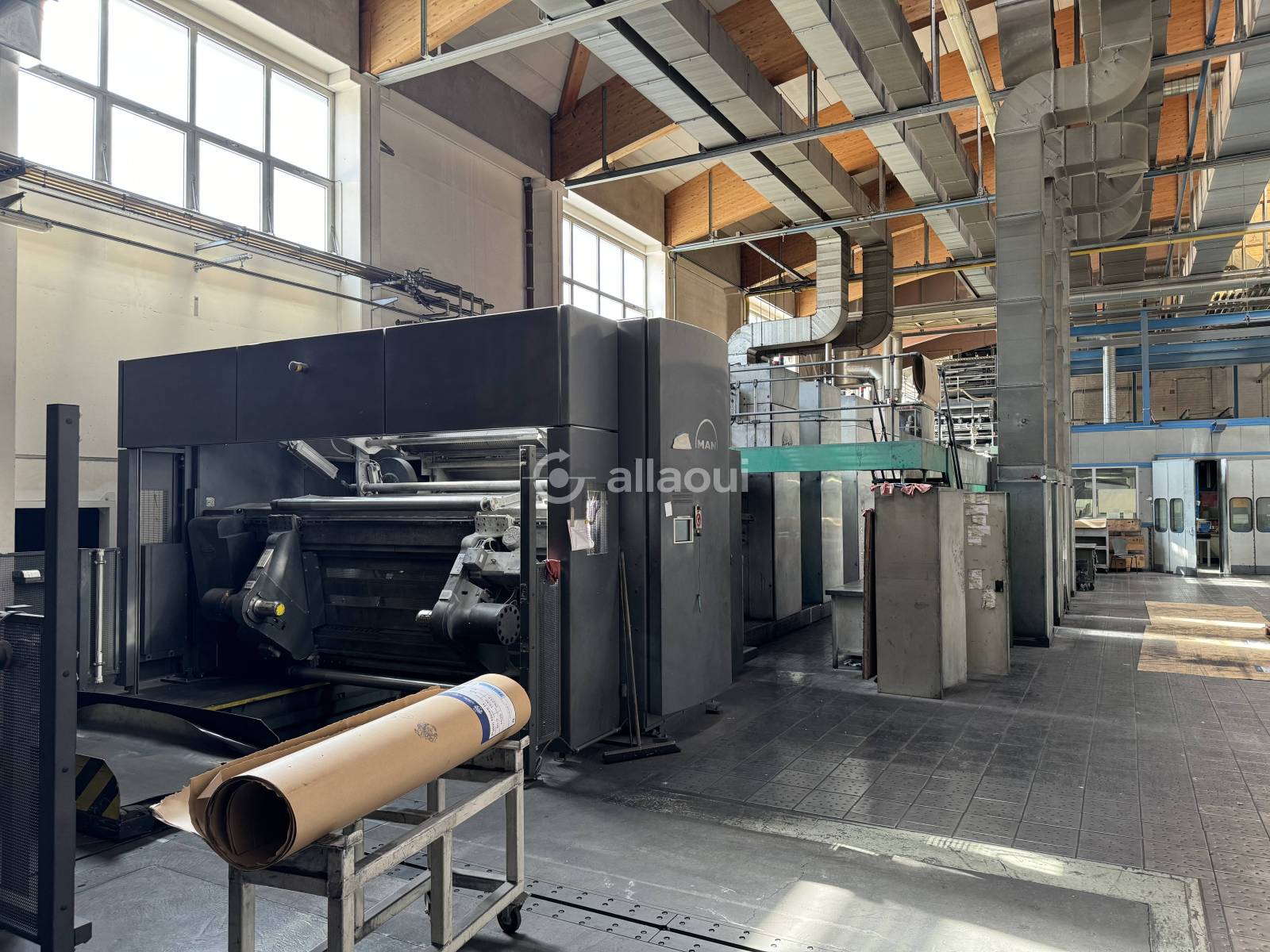

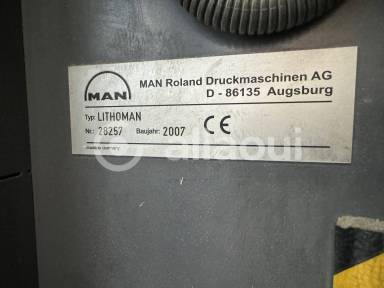

• Тип машины: Lithoman IV 80 pages PFI-5/S 2:5:5
• Paper Flow direction: Left-to-right
• Paper Fiber direction: Long Grain
• Окружность цилиндра: 1,240 mm / 48.8"
• Длина отреза: 620 mm / 24.4"
• Максимальная ширина бумаги: 2,250 mm (88.6")
• Минимальная ширина бумаги: 860 mm (33.9")
• Скорость: 45,000 cylinder rotations / h
• 4 цвета
• Control Systems: PECOM

• Высота продукта: 310 mm (12.2")
• Максимальная ширина продукта после первого поперечного сгиба : 486 mm / 19.1"
• Минимальная ширина продукта после первого поперечного сгиба : 190 mm / 7.5"
• Максимальная ширина продукта после второго вертикального сгиба (chopper) : 243 mm / 9.6"
• Минимальная ширина продукта после второго вертикального сгиба (chopper) : 120 mm / 4.7"

Возможные подписи с соответствующей шириной

• 4 x 12 страниц: 190 mm - 375 mm / 7.5" - 14.8"
• 4 x 16 страниц: 190 mm - 210 mm / 7.5" - 8.3" or 190 mm - 281 mm / 7.5" - 11.1"
• 8 x 8 страниц: 190 mm - 210 mm / 7.5" - 8.3"
• 8 x 12 страниц: 187.5 mm / 7.4"
• 1 x 24 страниц: 287 mm - 487 mm / 11.3" - 19.2"
• 1 x 32 страниц: 215 mm - 486 mm / 8.5" - 19.1"
• 1 x 48 страниц: 190 mm - 375 mm / 7.5" - 14.8"
• 1 x 48 страниц: 143 mm - 243 mm / 5.6" - 9.6"
• 1 x 64 страниц: 190 mm - 281 mm / 7.5" - 11.1"
• 1 x 64 страниц: 120 mm - 243 mm / 4.7" - 9.6"
• 1 x 72 страниц: 120 mm - 243 mm / 4.7" - 9.6"
• 1 x 80 страниц: 120 mm - 225 mm / 4.7" - 8.9"
• 2 x 12 страниц: 287 mm - 487 mm / 11.3" - 19.2"
• 2 x 16 страниц: 215 mm - 486 mm / 8.5" - 19.1"
• 2 x 24 страниц: 190 mm - 375 mm / 7.5" - 14.8"
• 2 x 24 страниц: 143 mm - 243 mm / 5.6" - 9.6"
• 2 x 32 страниц: 190 mm - 281 mm / 7.5" - 11.1"
• 2 x 32 страниц: 120 mm - 243 mm / 4.7" - 9.6"
• 2 x 36 страниц: 120 mm - 243 mm / 4.7" - 9.6"
• 2 x 40 страниц: 120 mm - 225 mm / 4.7" - 8.9"
• 4 x 8 страниц: 215 mm - 486 mm / 8.5" - 19.1"

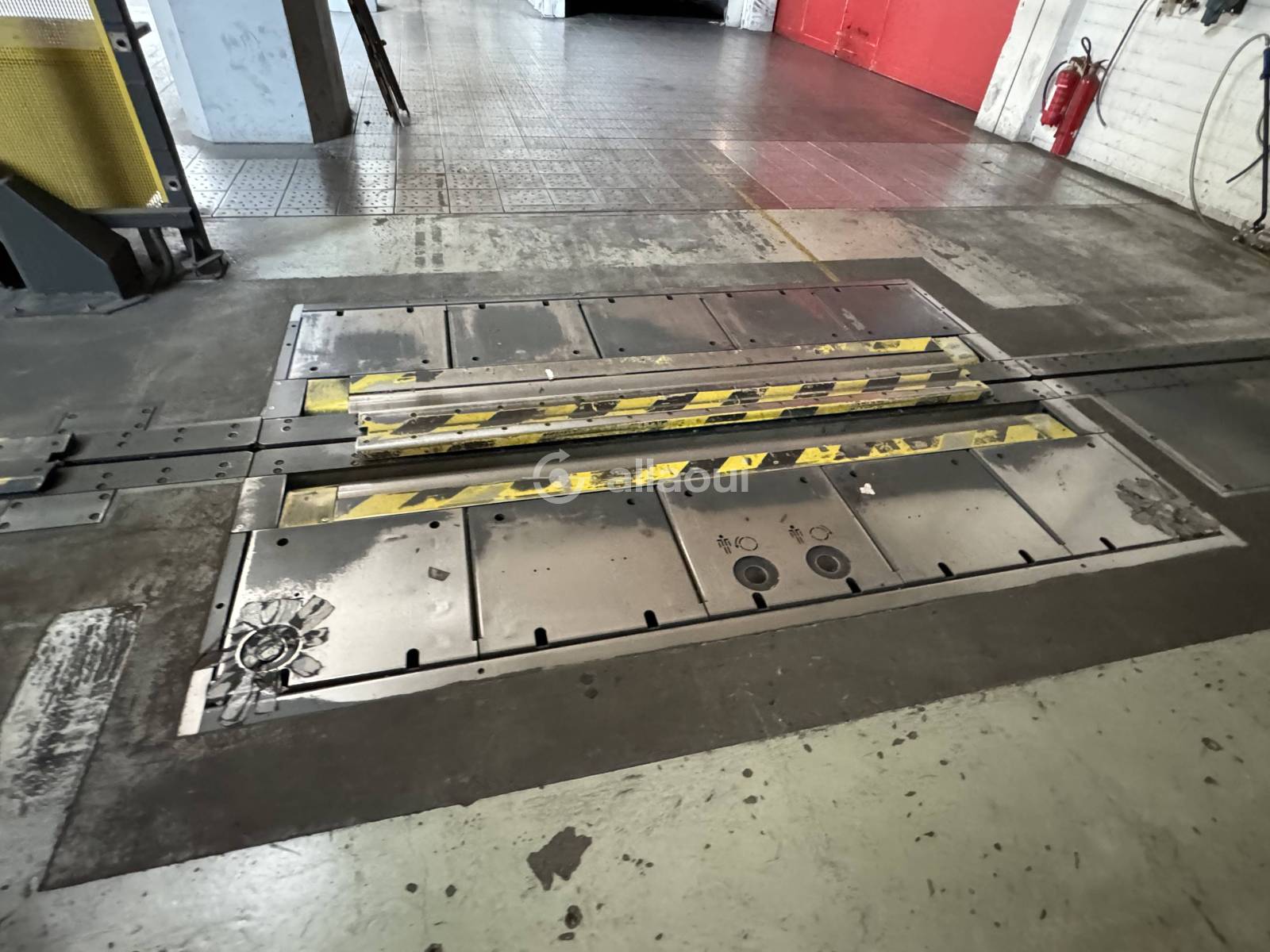

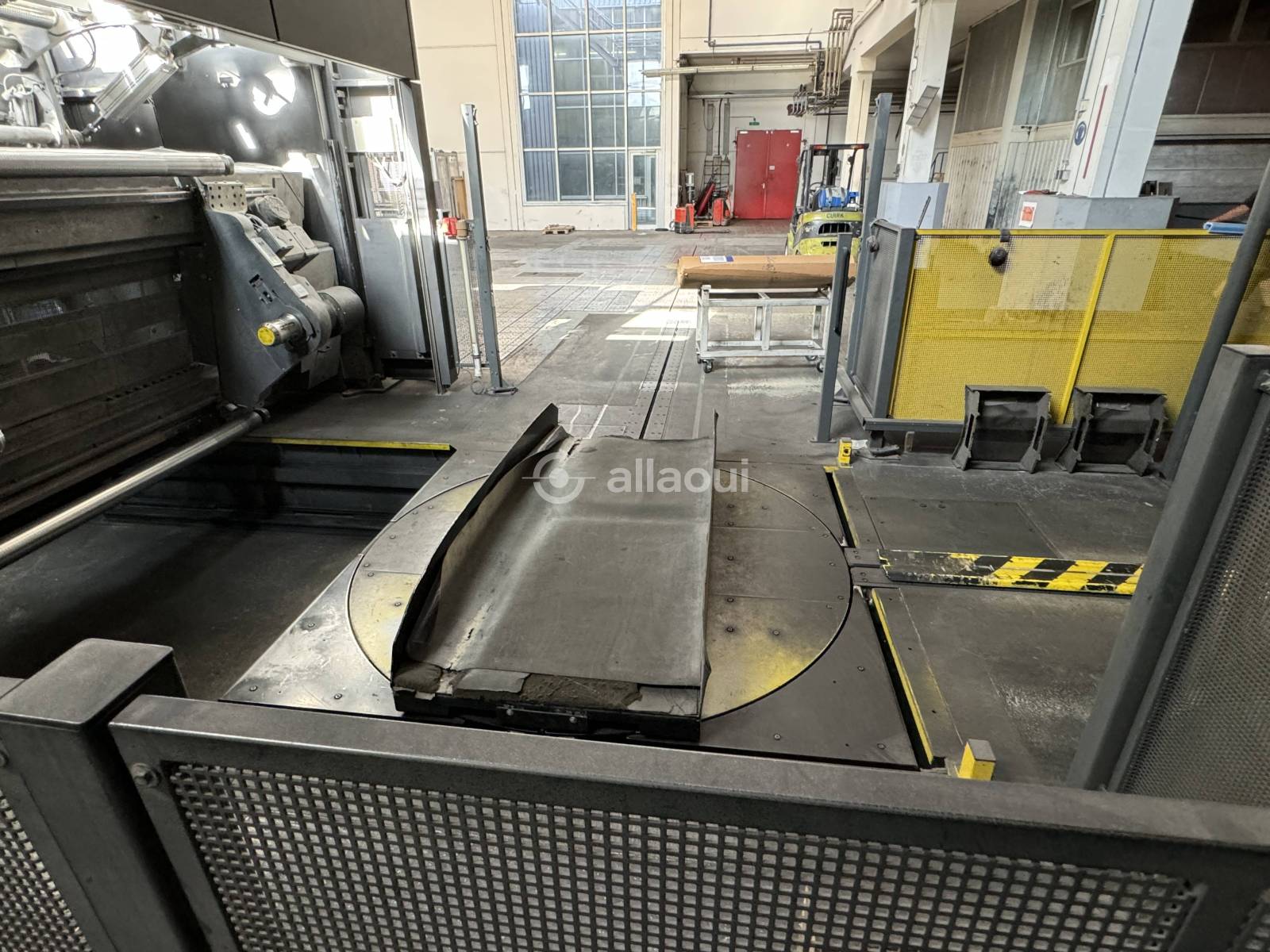

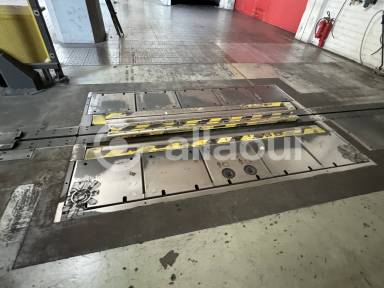

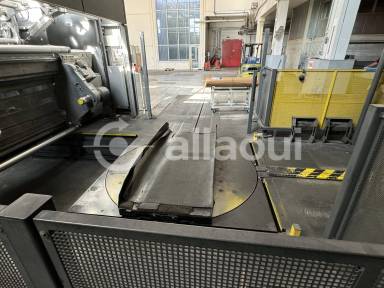

Reel Transport System

• Тип: Contiweb

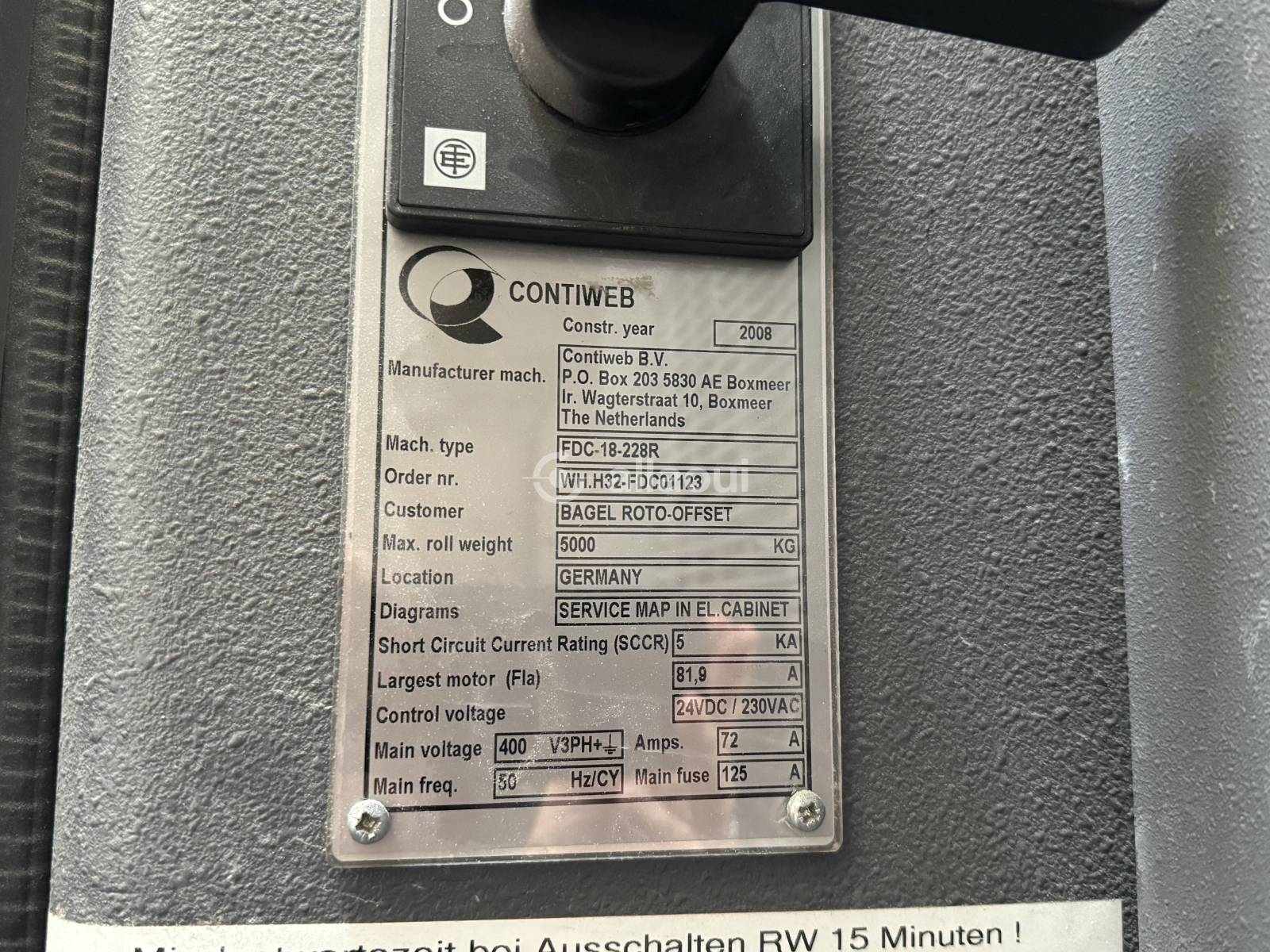

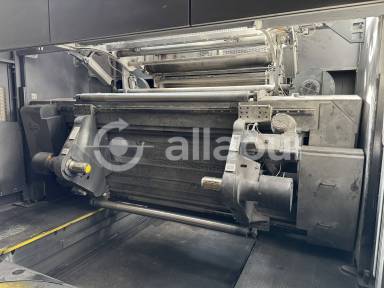

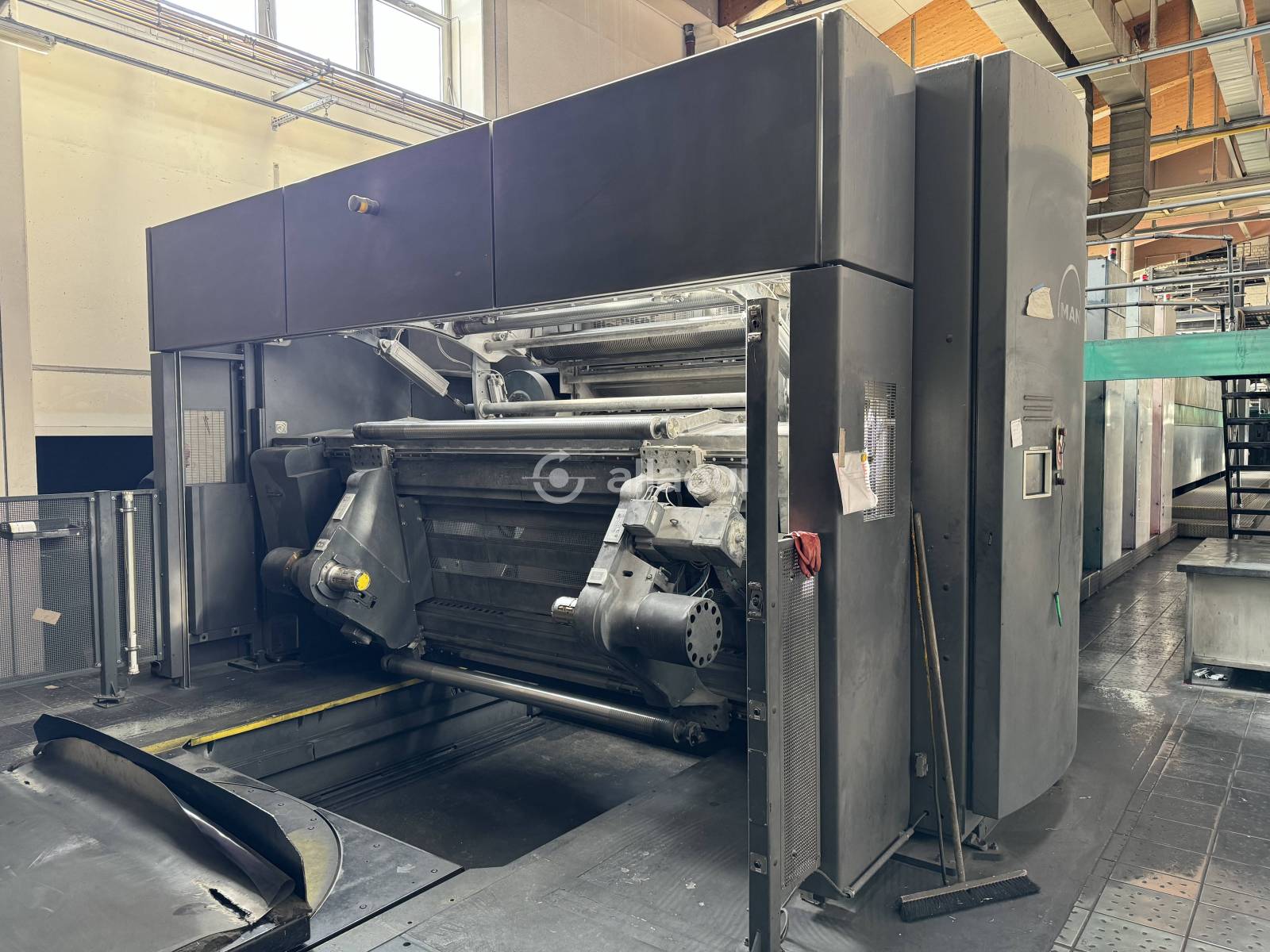

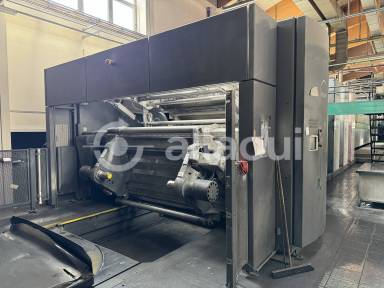

Переключатель бумажных рулонов

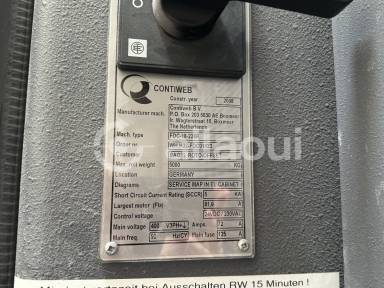

• Тип: Contiweb FD 16-2280
• Макс. диаметр рулона: 1524 mm / 60"
• Механизм замены рулона: "flying change" (at full speed)

Устройство подачи бумаги

• Тип: manroland
• Начальная точка: Reel Splicer
• Конечная точка: Web Splitting Unit at Folding Superstructure
• Скорость подачи: 50 m/min (55 yards/min)

Устройство подачи

• Integrated in Reel Splicer
• Electronic Web Tension Control

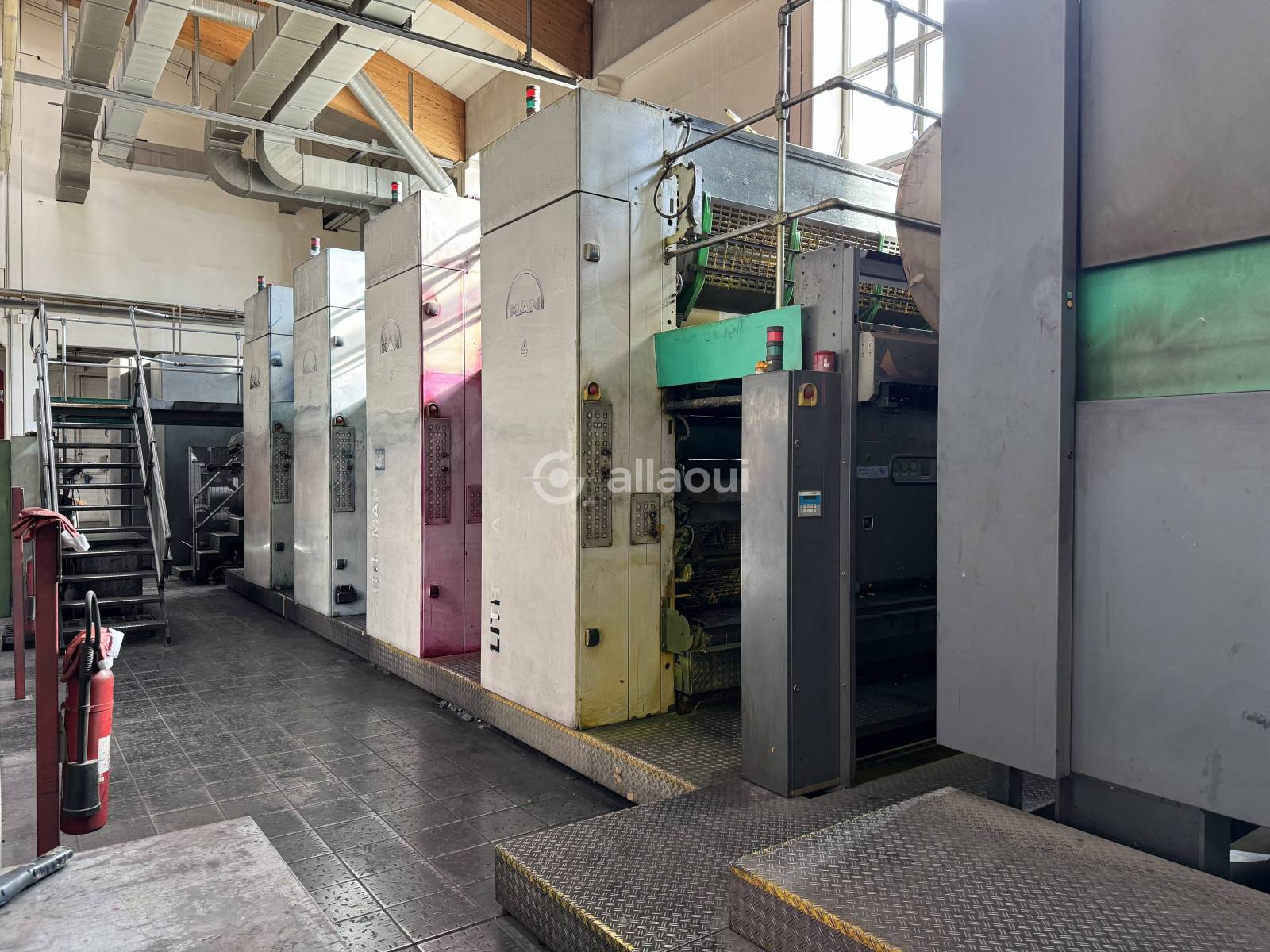

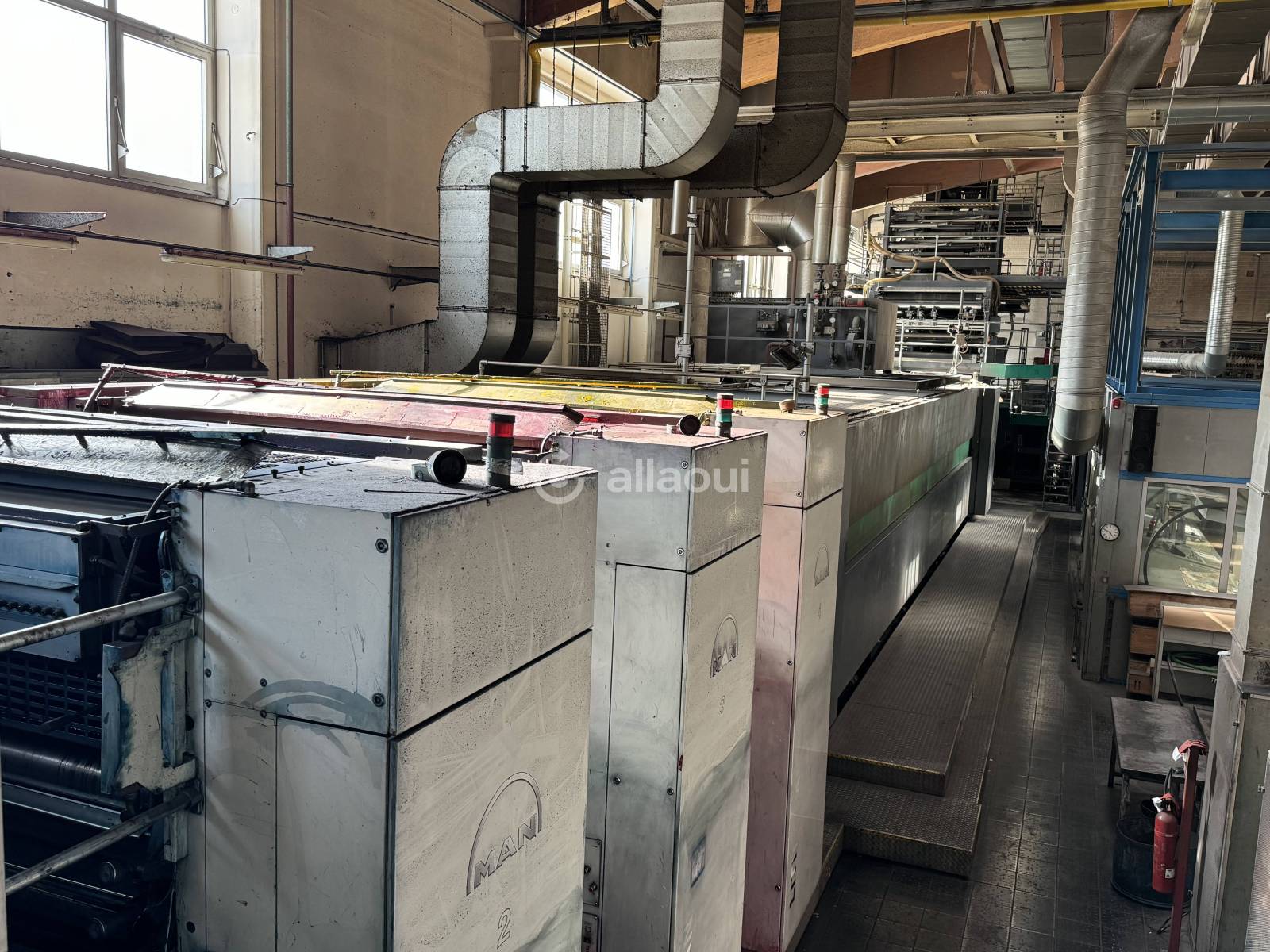

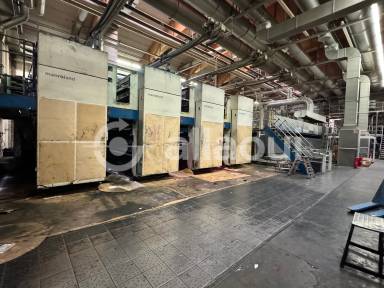

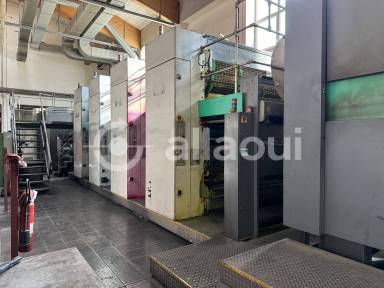

Печатная система

• 4 двойных печатных блока
• Вертикальная конструкция
• Сменщик пластин: Semitautomatic Plate Changing System (PPL)
• Система мойки резиновых полотен: Oxy Dry Pro-Tech-HS
• Подача краски: Manroland / Technotrans
• Подача увлажняющего раствора: Technotrans delta.d 500W
• Устройство захвата полотна: Baldwin WebCatcher S18i with DSA
• Система предварительной установки (Fluid-Box)
• Устройство против эмульгации
• AutoCycle

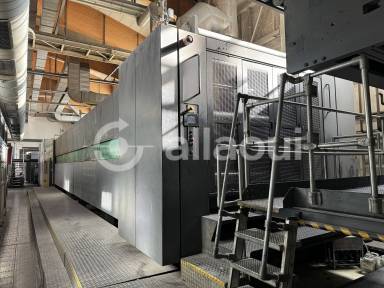

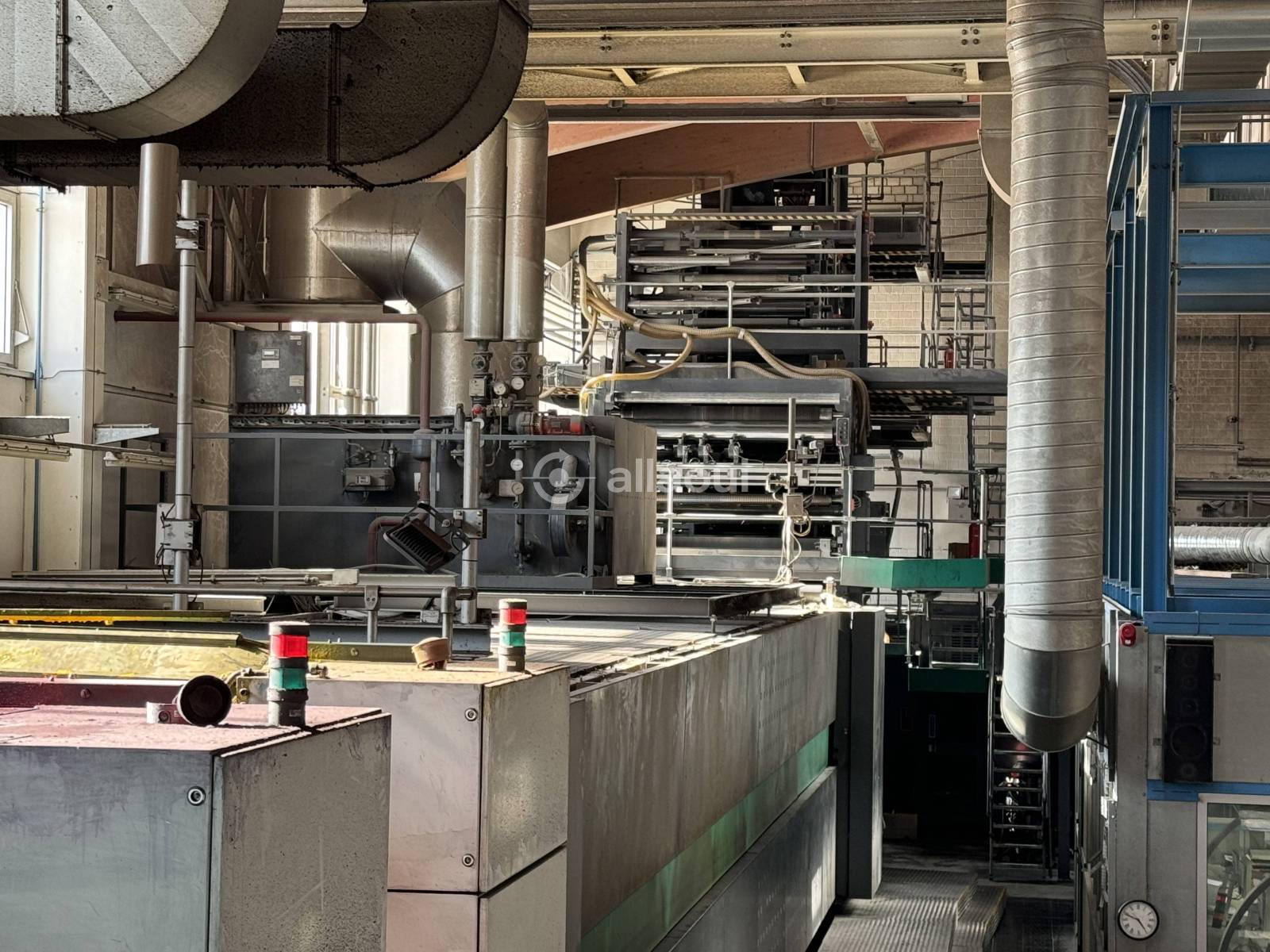

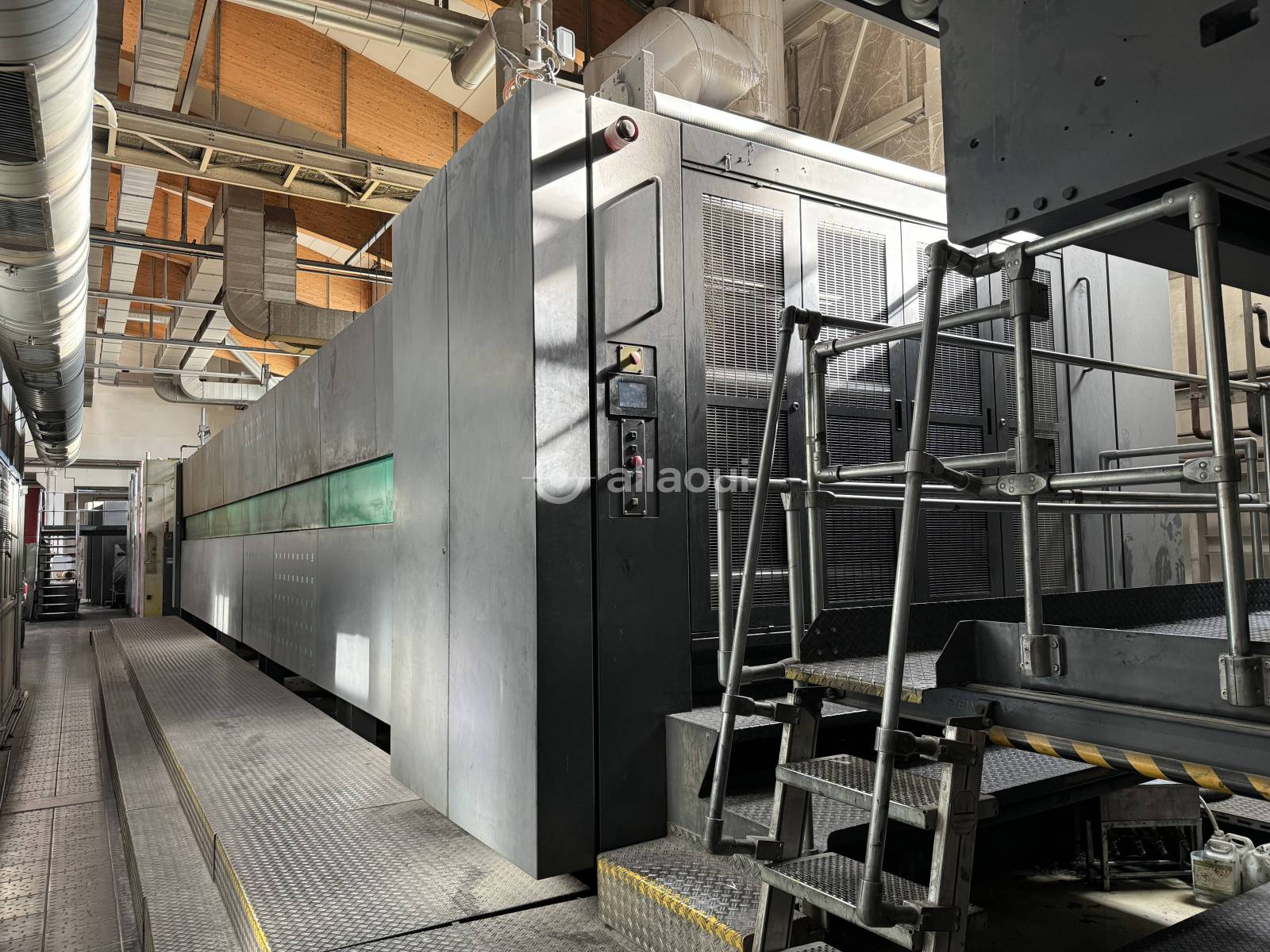

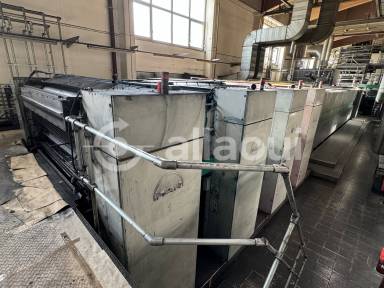

Сушилка

• Тип: Contiweb ECOCOOL T 14.8-2380
• Охлаждающий блок: 9 cooling rollers
• с регулируемым увлажнением
• с регулируемым нанесением силикона

Система фальцовки

Надстройка

• Управление цветовыми регистрами: optional (on request)
• Система измерения и регулирования плотности цвета: optional (prepared)
• Макс. количество полотен: 6
• Контроль резки регистра: optional (prepared)

Фальцевальный модуль

• Тип: PFI-5/S MT System 2:5:5
• Устройство поперечной перфорации
• Устройство продольной перфорации или канавки
• Направление бумаги с прокалывающими иглами

Инлайн-доработка

• Устройство для продольного склеивания и фальцовки: Robatech
• Количество головок: 11
• Электростатическая блокировка полотна: Eltex GHH36
• Цилиндрический степлер

Цилиндр с ножами для прокатки

• Количество ножей для резки на окружность : 2
• Возможность смещенного реза при коллективном производстве

Цилиндр с фальцевым ножом

• Количество фальцевальных ножей : 5
• Устройство для наложения складки: +/- 12mm (0.47")

Первый поперечный фальц / Цилиндр с откидными клапанами

• Количество фальцевальных челюстей : 5

Второй продольный фальц / Дробилка

• Количество измельчителей : 2
• лопастными колесами: 2

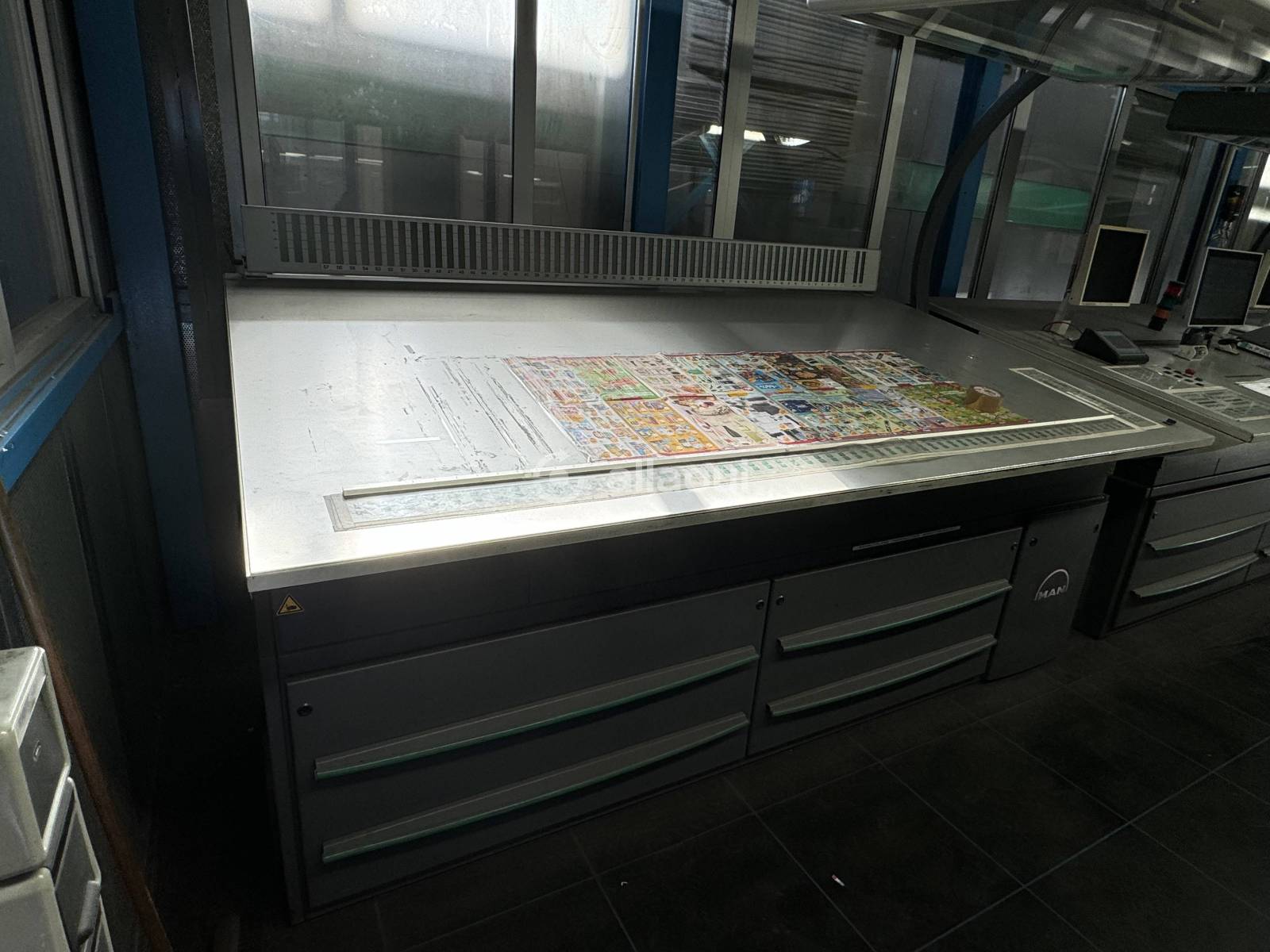

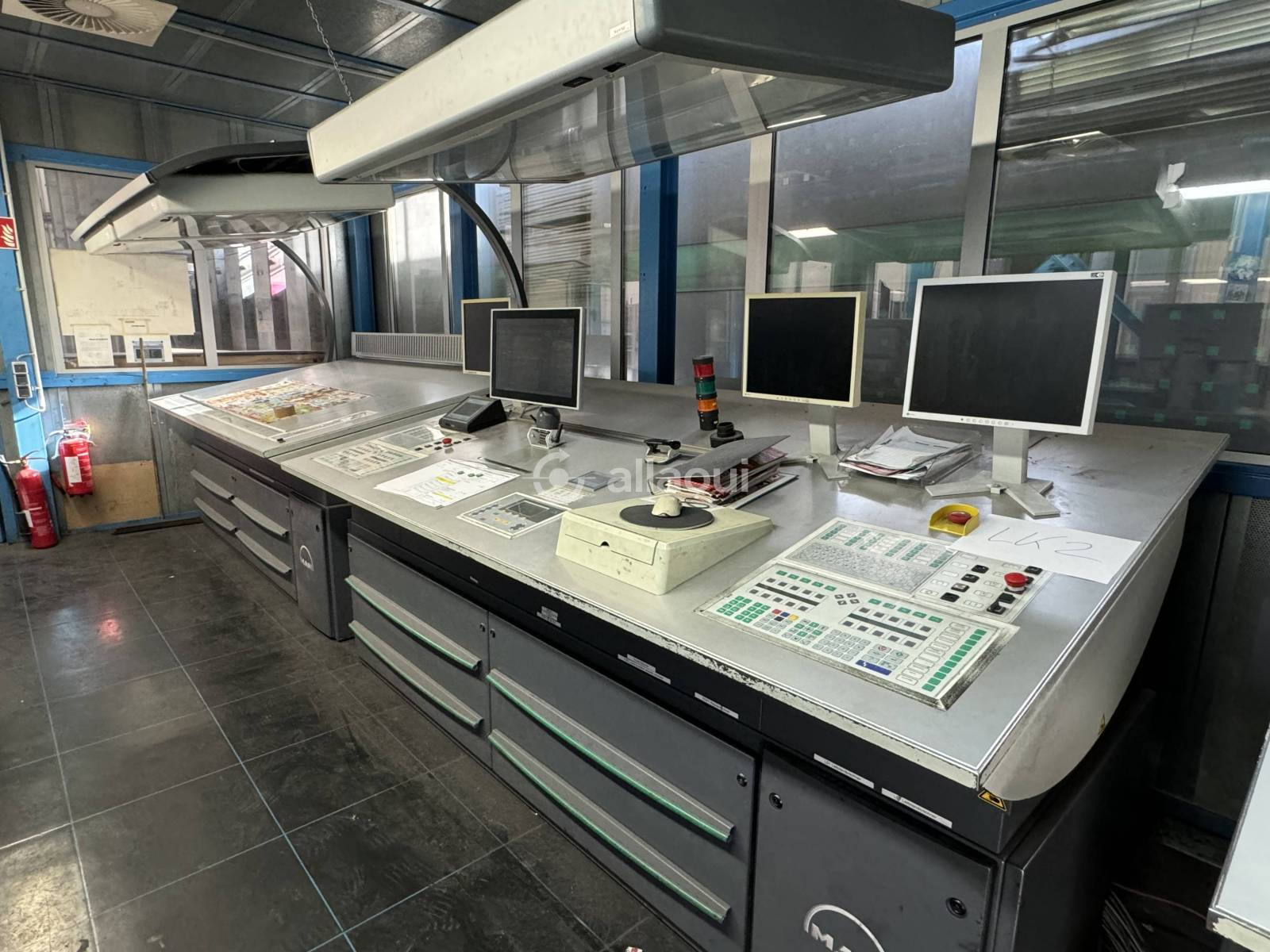

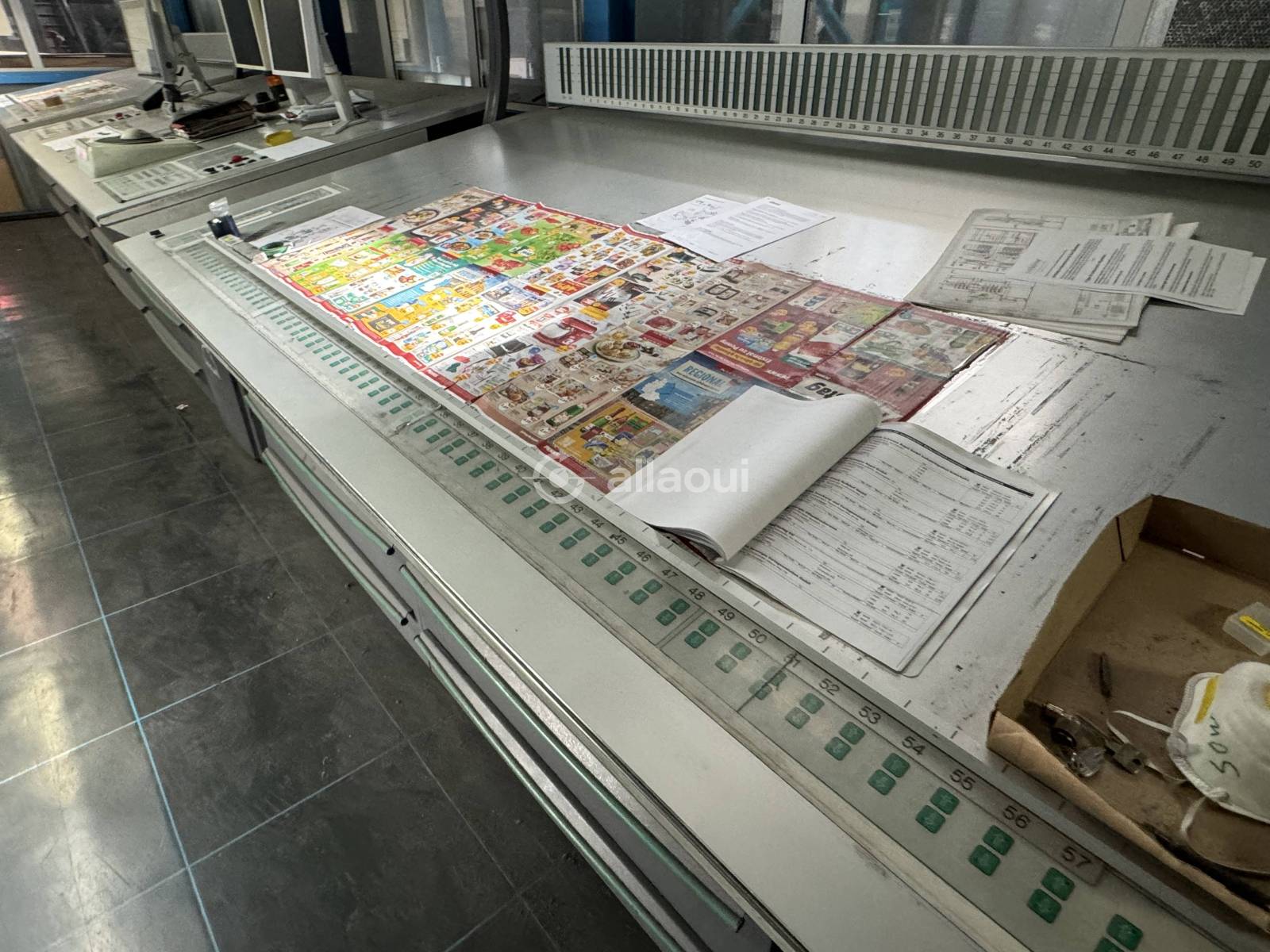

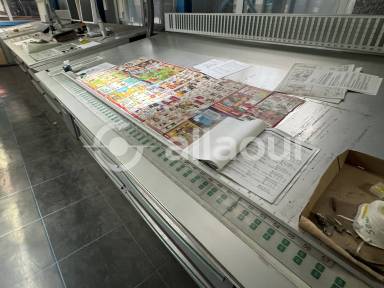

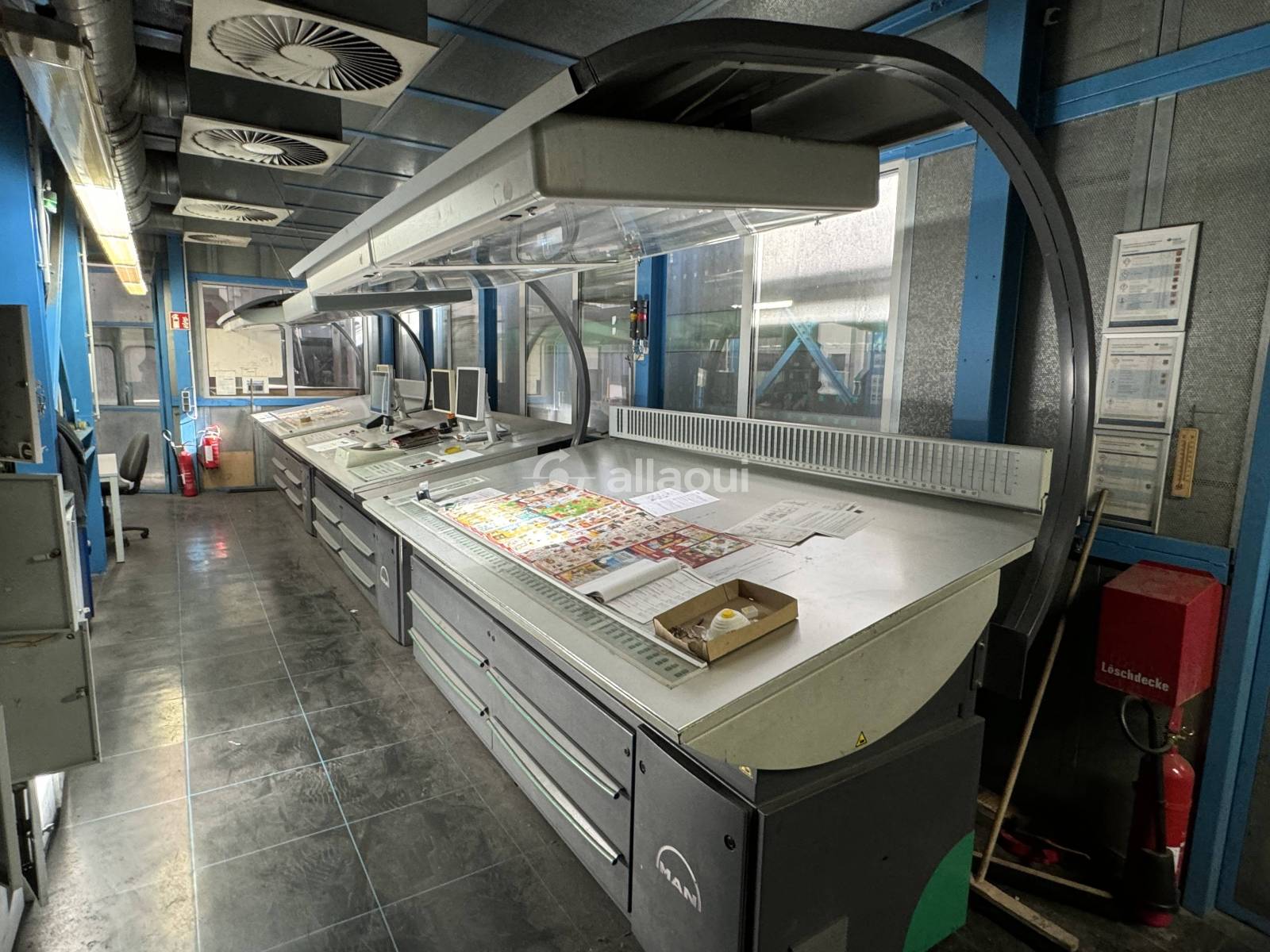

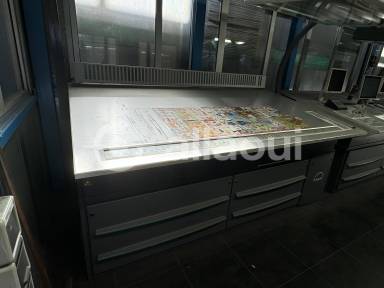

Пульт управления

• 2x ColorDesk
• FolderScreen
