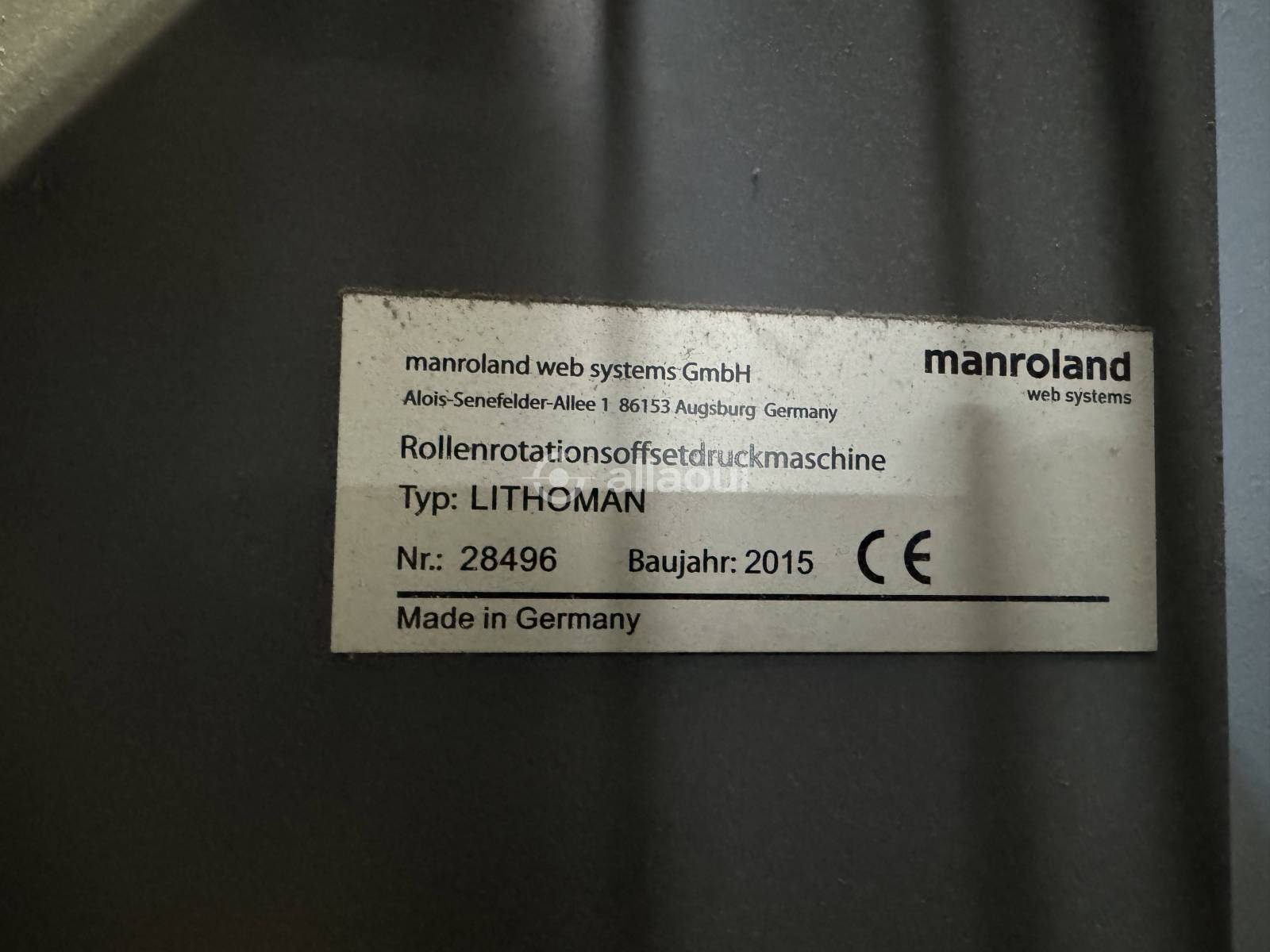

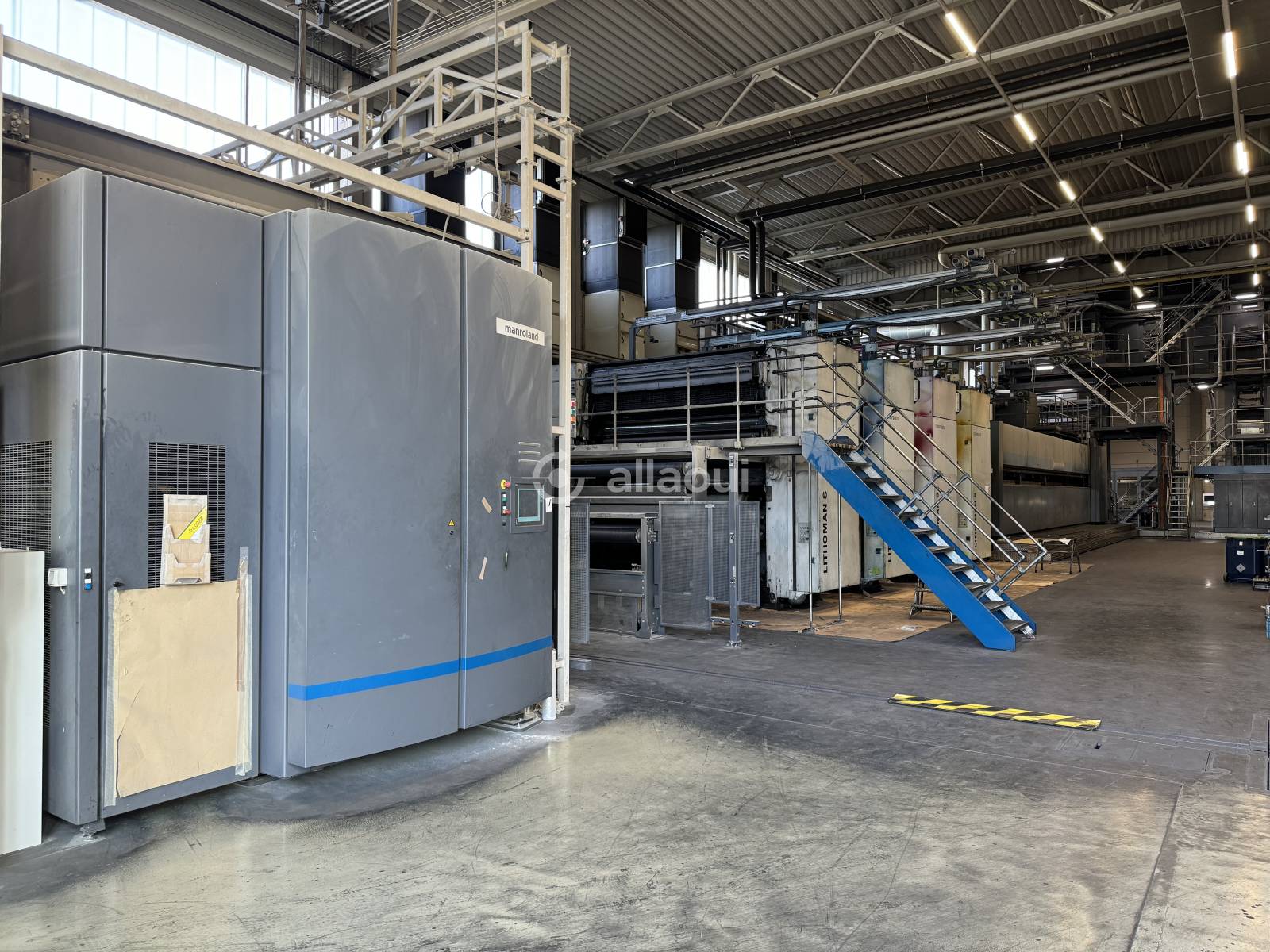

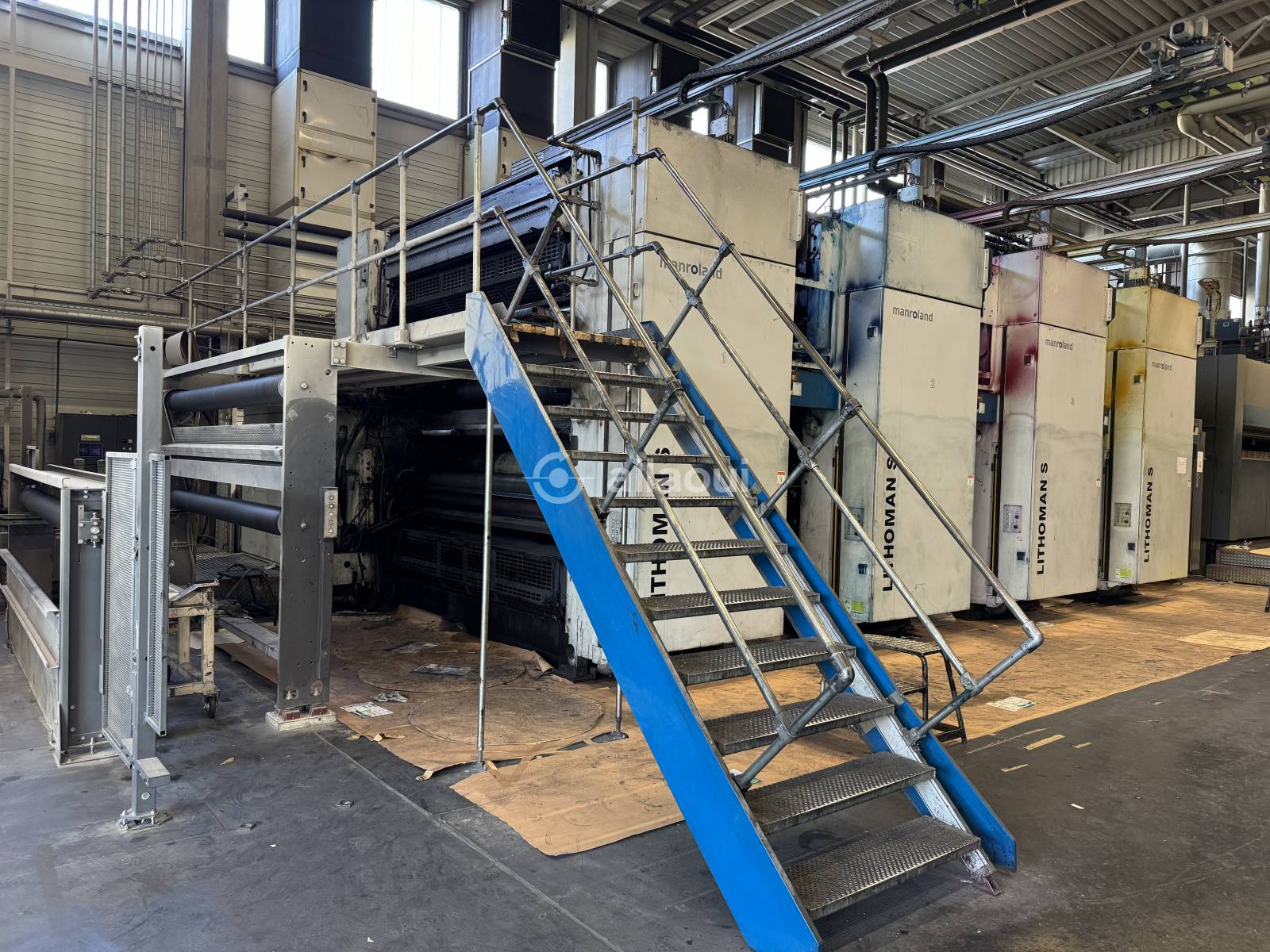

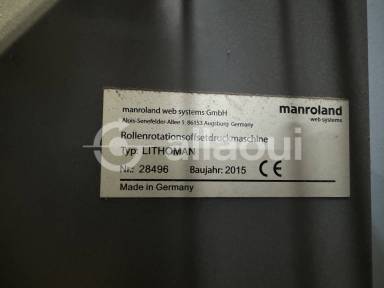

• Machine Type: Lithoman IV 96 pages SFF-2
• Paper Flow direction: Left-to-right
• Paper Fiber direction: Long Grain
• Circonférence du cylindre: 1228 mm (48.3")
• Longueur de coupe: 4 x 307 mm / 4 x 12" (AB) or 5 x 246 mm / 5 x 9.7" (AA)
• Largeur maximale du papier: 2860 mm / 112.6"
• Largeur minimale du papier: 1080 mm / 42.5"
• Vitesse: 45,000 cylinder rotations per hour
• 4 couleurs
• Control Systems: PECOM, PECOM ConsoleSystem

• Hauteur du produit: 307 mm / 12" or 245.6 mm / 9.7"
• Largeur du produit après entonnoir max.: 310 mm / 12.2"
• Largeur du produit après entonnoir min.: 178 mm / 7"

Signatures possibles avec la largeur respective

• 4 x 12 pages: 180 to 310 mm / 7.1" to 12.2"
• 4 x 16 pages: 180 to 310 mm / 7.1" to 12.2"
• 8 x 8 pages: 180 to 310 mm / 7.1" to 12.2"
• 4 x 20 pages: 180 to 286 mm / 7.1" to 11.3"
• 4 x 24 pages: 180 to 238.3 mm / 7.1" to 9.4"
• 8 x 12 pages: 180 to 238.3 mm / 7.1" to 9.4"
• 4 x 28 pages: 180 to 204.3 mm / 7.1" to 8"
• 4 x 32 pages: 178.8 mm / 7"
• 8 x 16 pages: 178.8 mm / 7"
• 5 x 12 pages: 180 to 310 mm / 7.1" to 12.2"
• 5 x 16 pages: 180 to 310 mm / 7.1" to 12.2"
• 10 x 8 pages: 180 to 310 mm / 7.1" to 12.2"
• 5 x 20 pages: 180 to 286 mm / 7.1" to 11.3"
• 5 x 24 pages: 180 to 238.3 mm / 7.1" to 9.4"
• 10 x 12 pages: 180 to 238.3 mm / 7.1" to 9.4"
• 5 x 28 pages: 180 to 204.3 mm / 7.1" to 8"
• 5 x 32 pages: 178.8 mm / 7"
• 10 x 16 pages: 178.8 mm / 7"

Reel Transport System

• Type: Contiweb

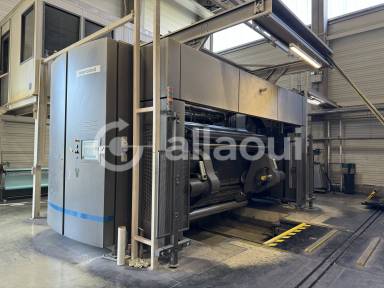

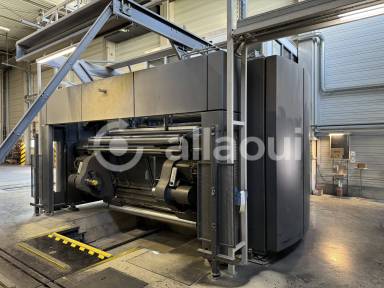

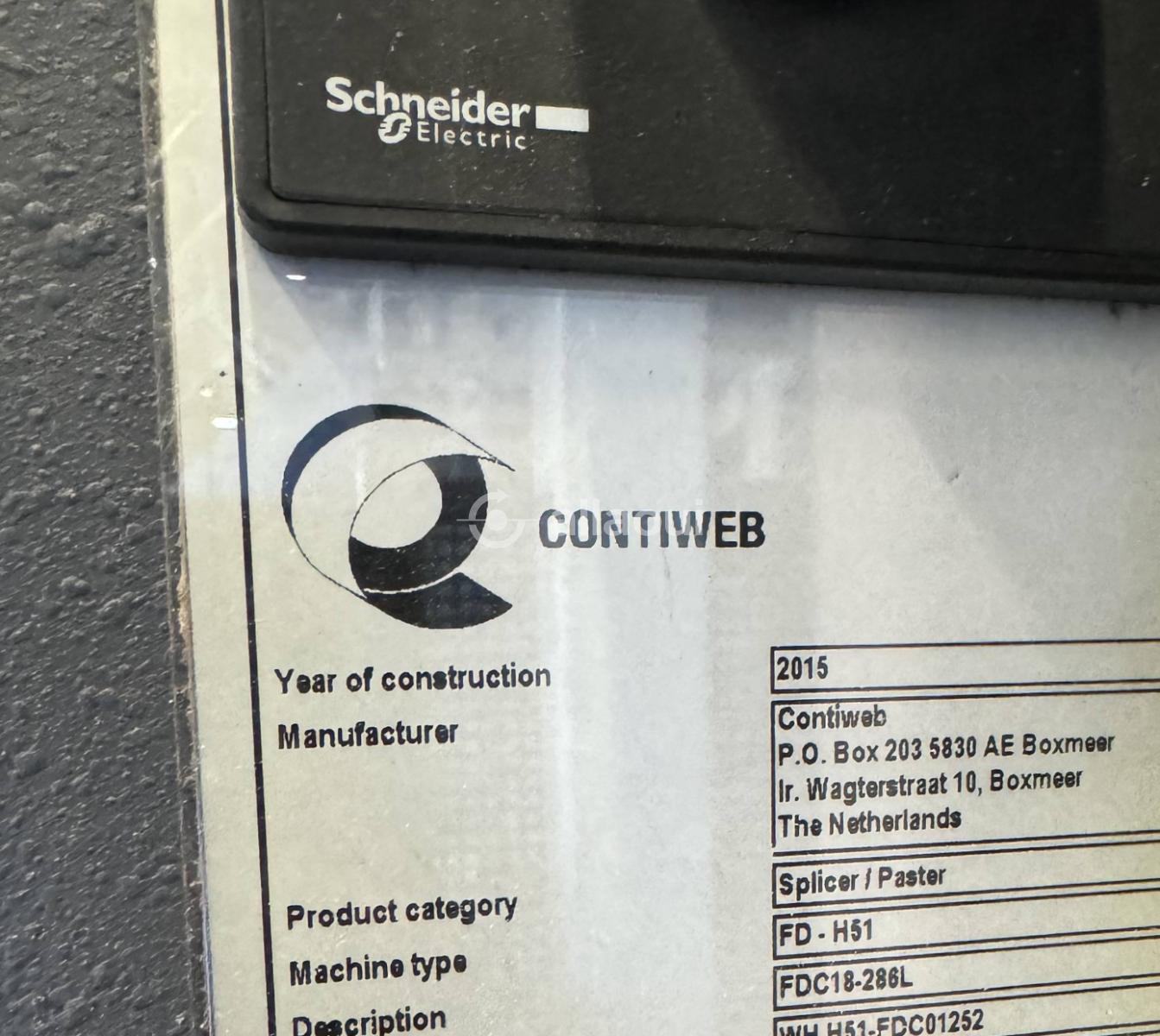

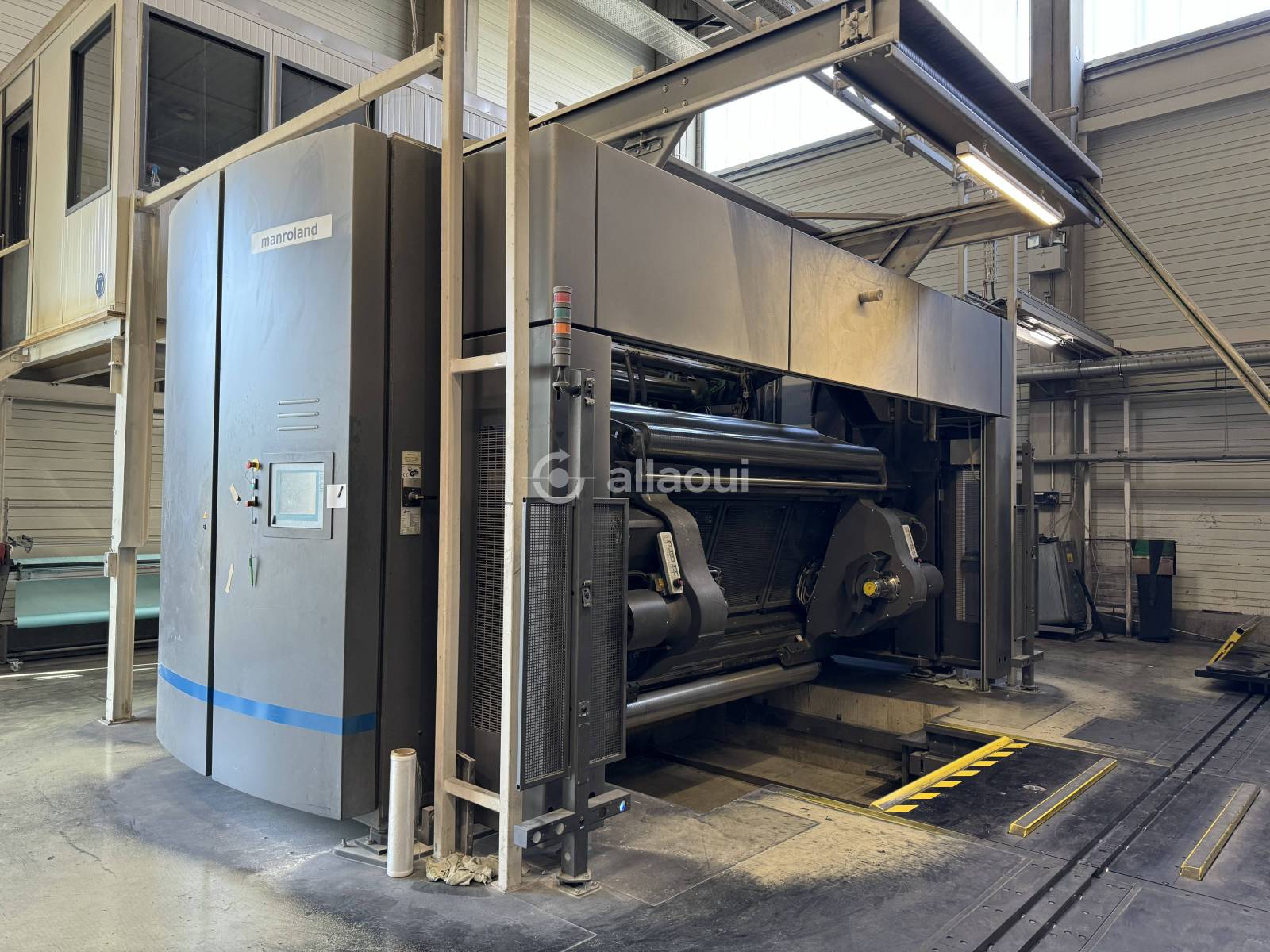

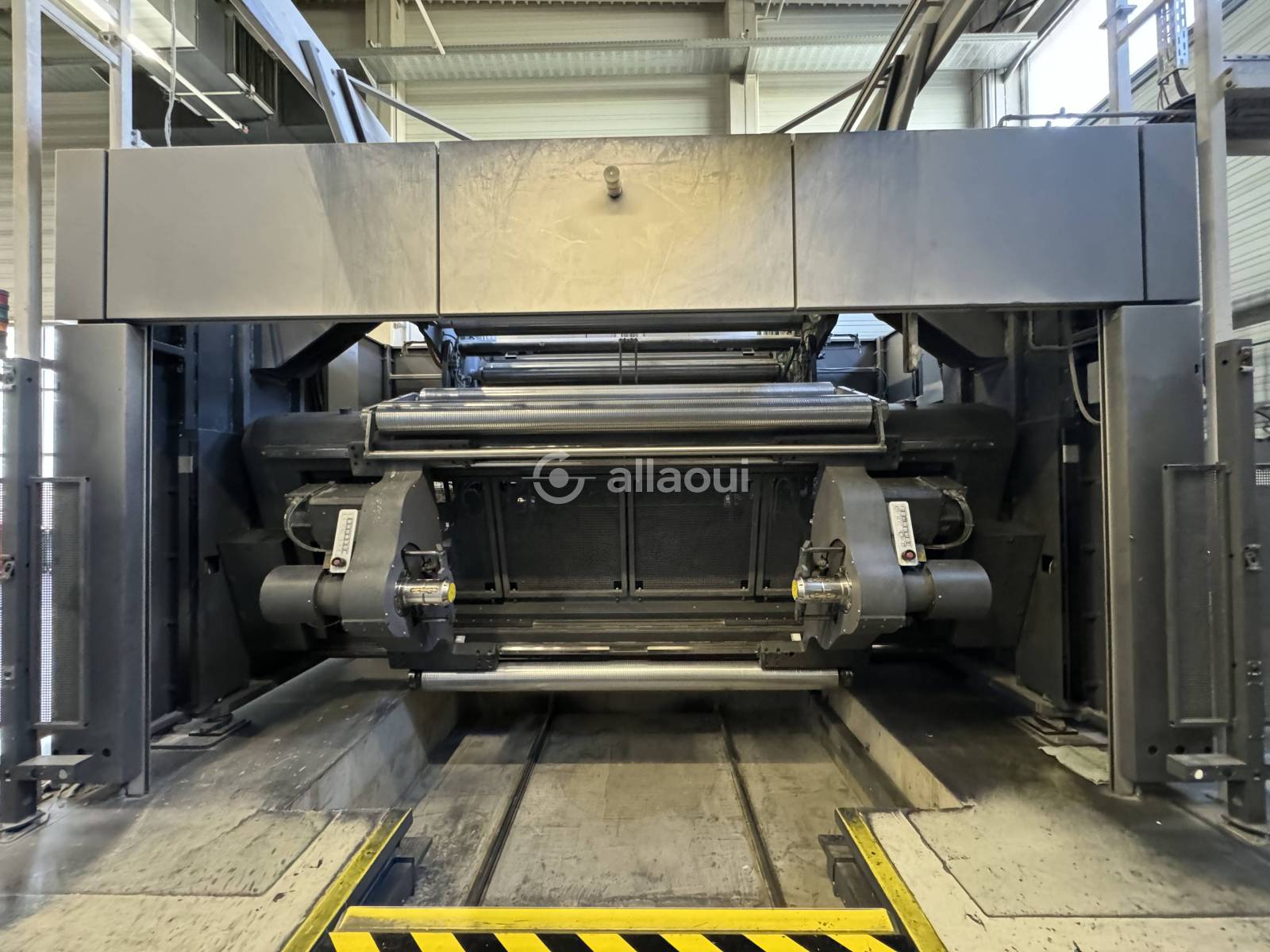

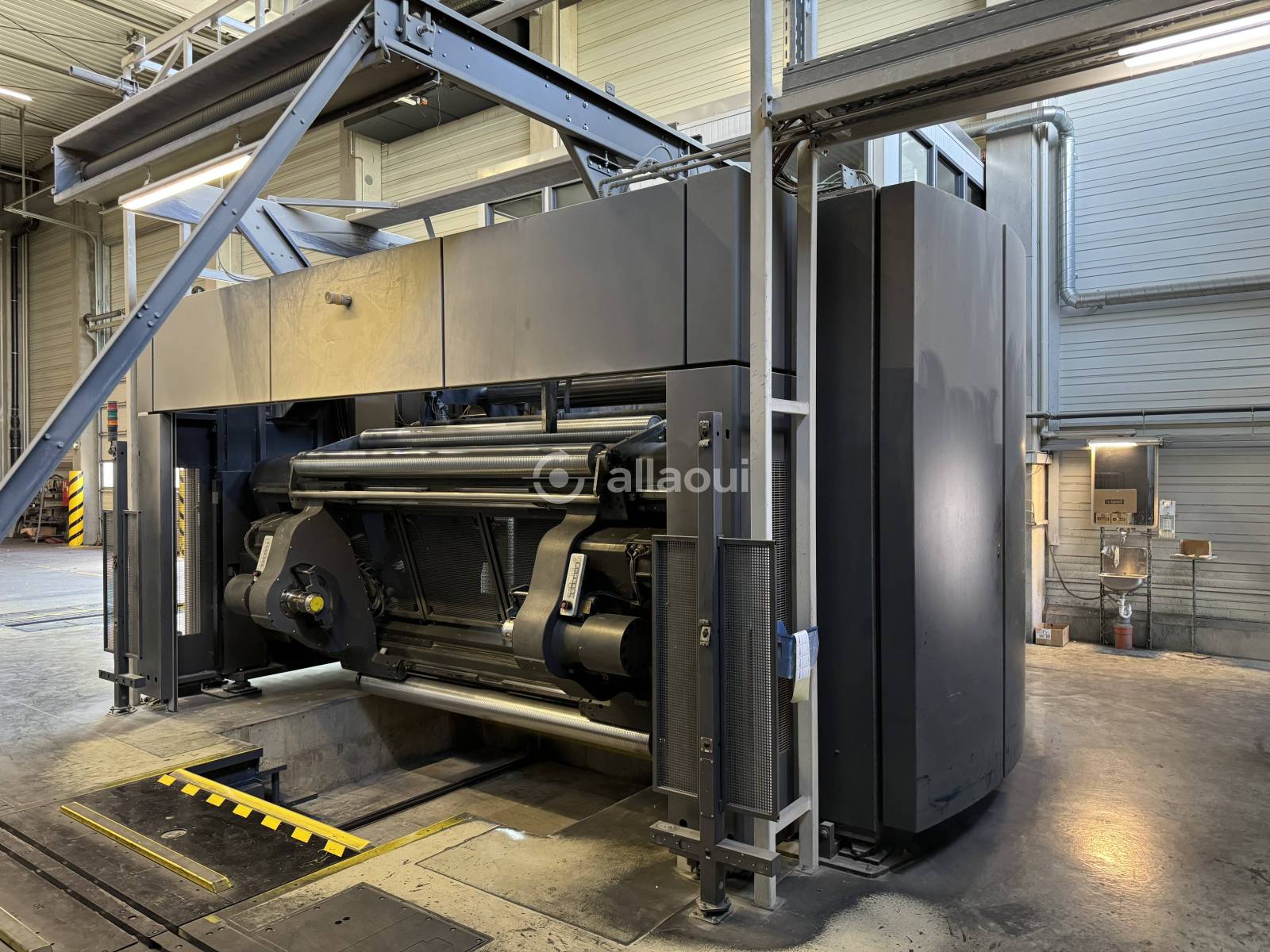

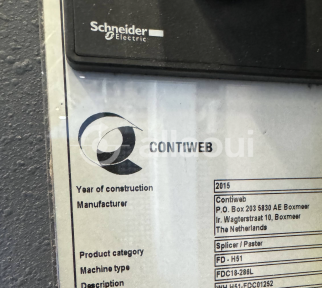

Changeur de rouleaux de papier

• Type: Contiweb FD 18-2860
• Année de fabrication: 2015
• Diamètre maximal du rouleau: 1524 mm / 60"
• Mécanisme de changement de rouleau: "flying change" (at full speed)

Dispositif d'alimentation en papier

• Type: manroland
• Position: SII (Drive Side)
• Point de départ: At the paper roll in reel splicer
• Point final: Web Splitting Unit at Folding Superstructure
• Vitesse d'alimentation: 50 m/min (165 feet/min)

Unité d’alimentation

• Integrated in Reel Splicer
• Electronic Web Tension Control

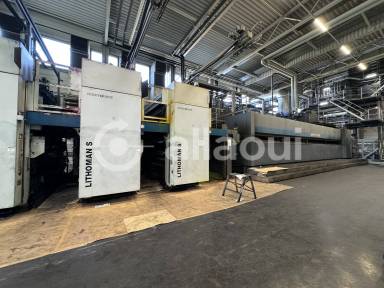

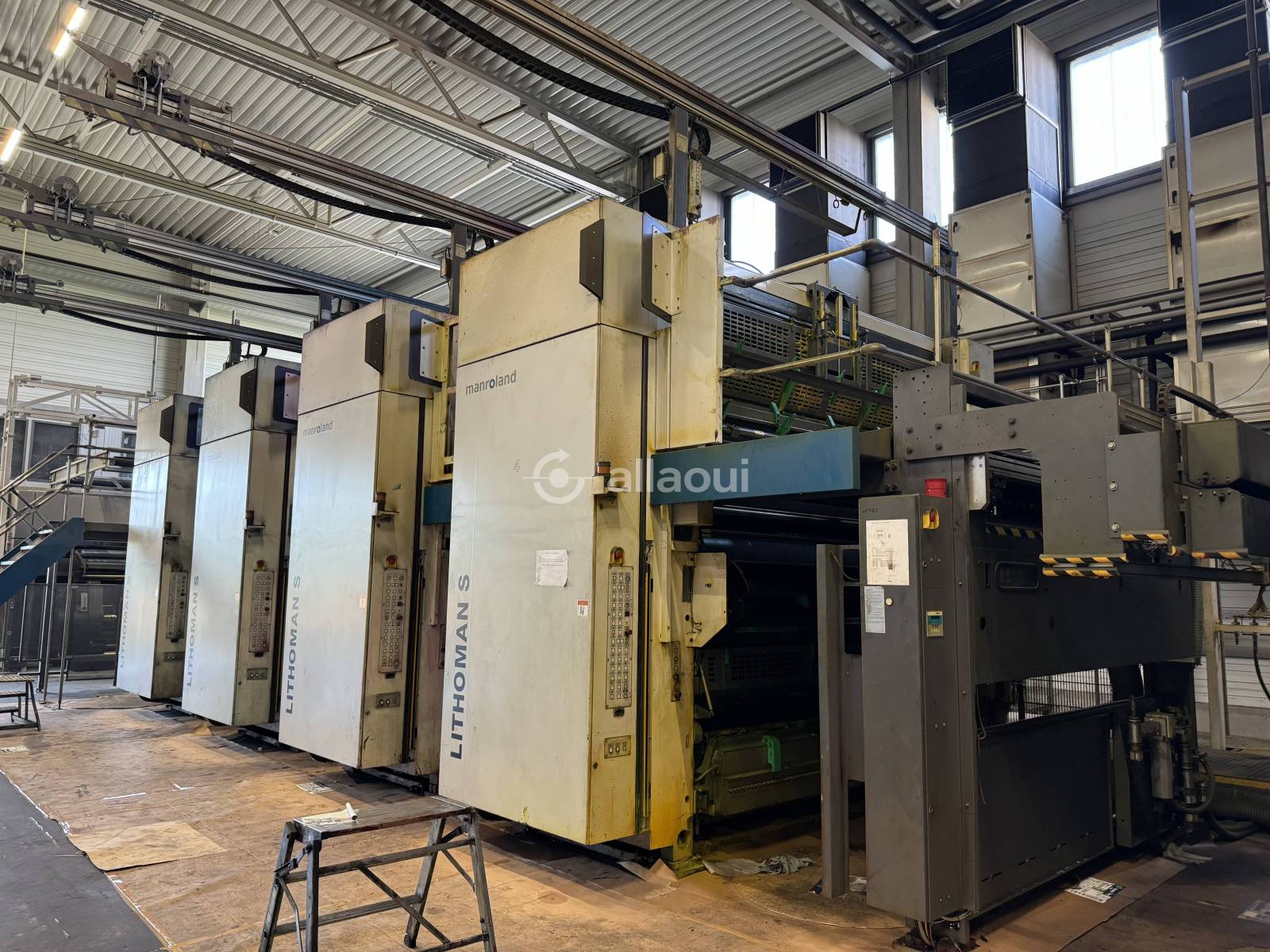

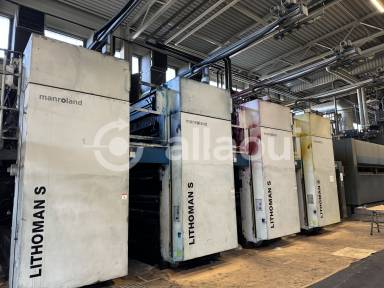

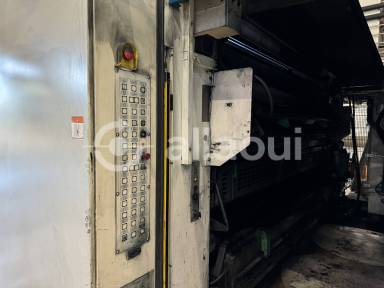

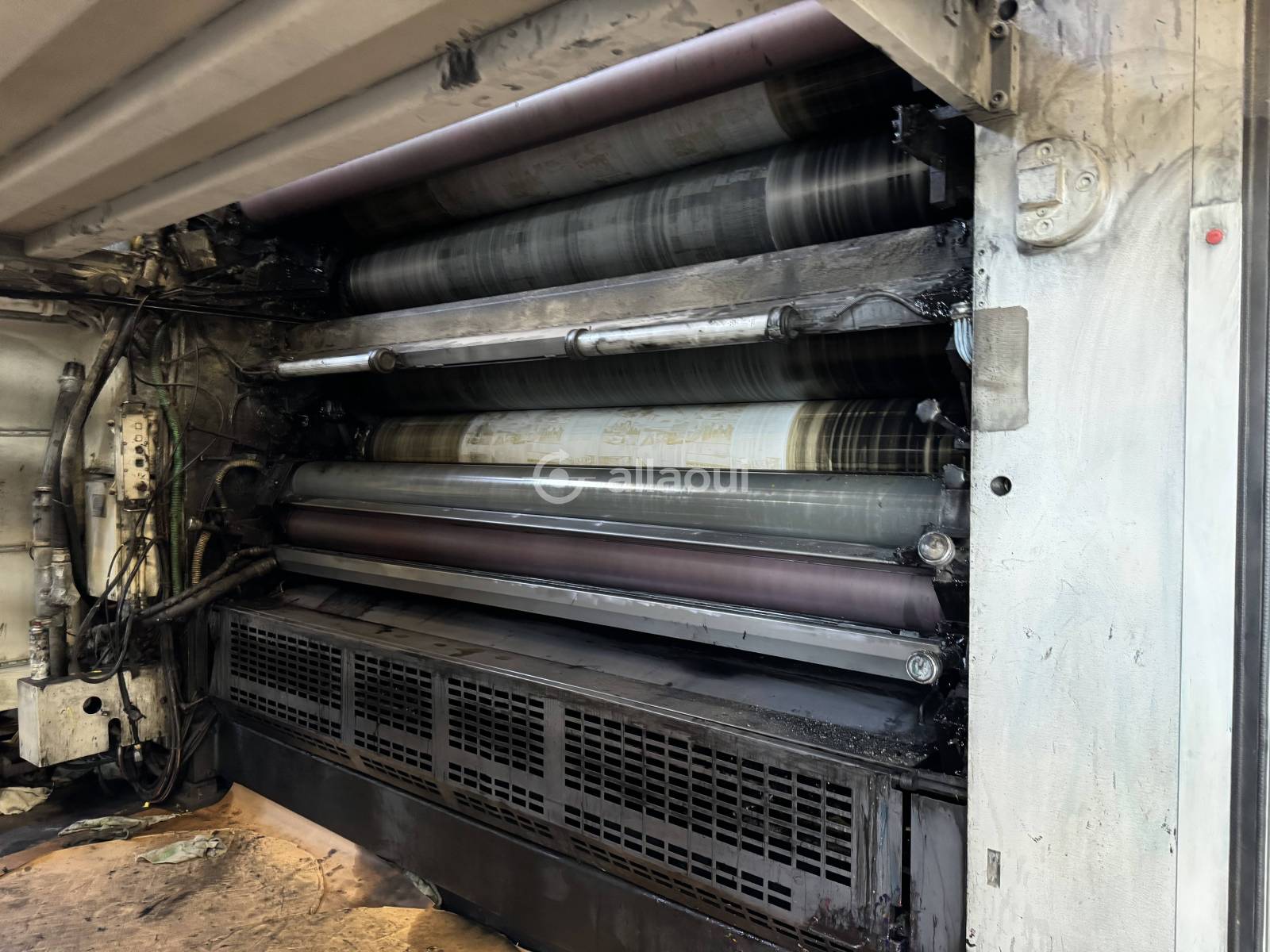

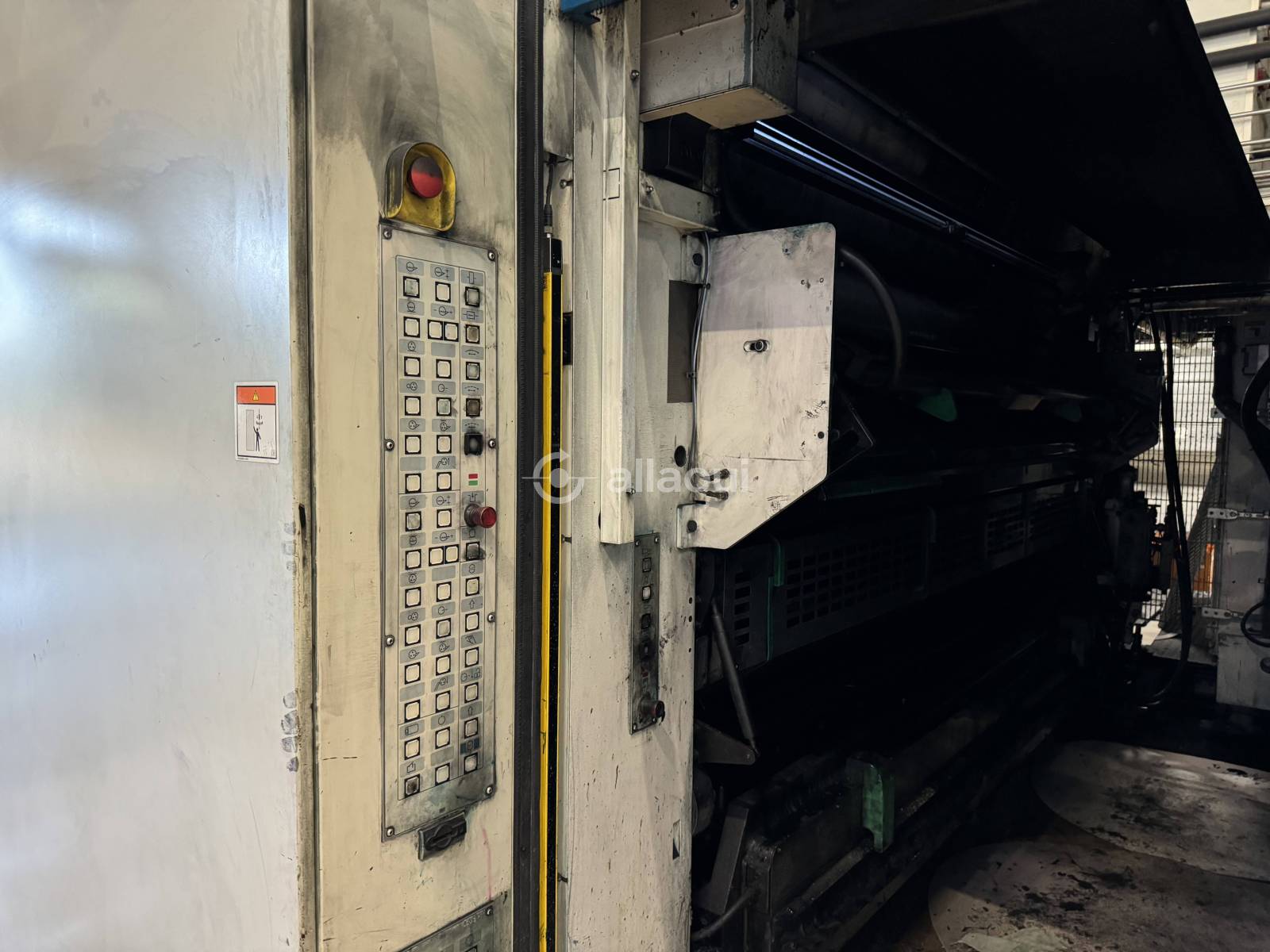

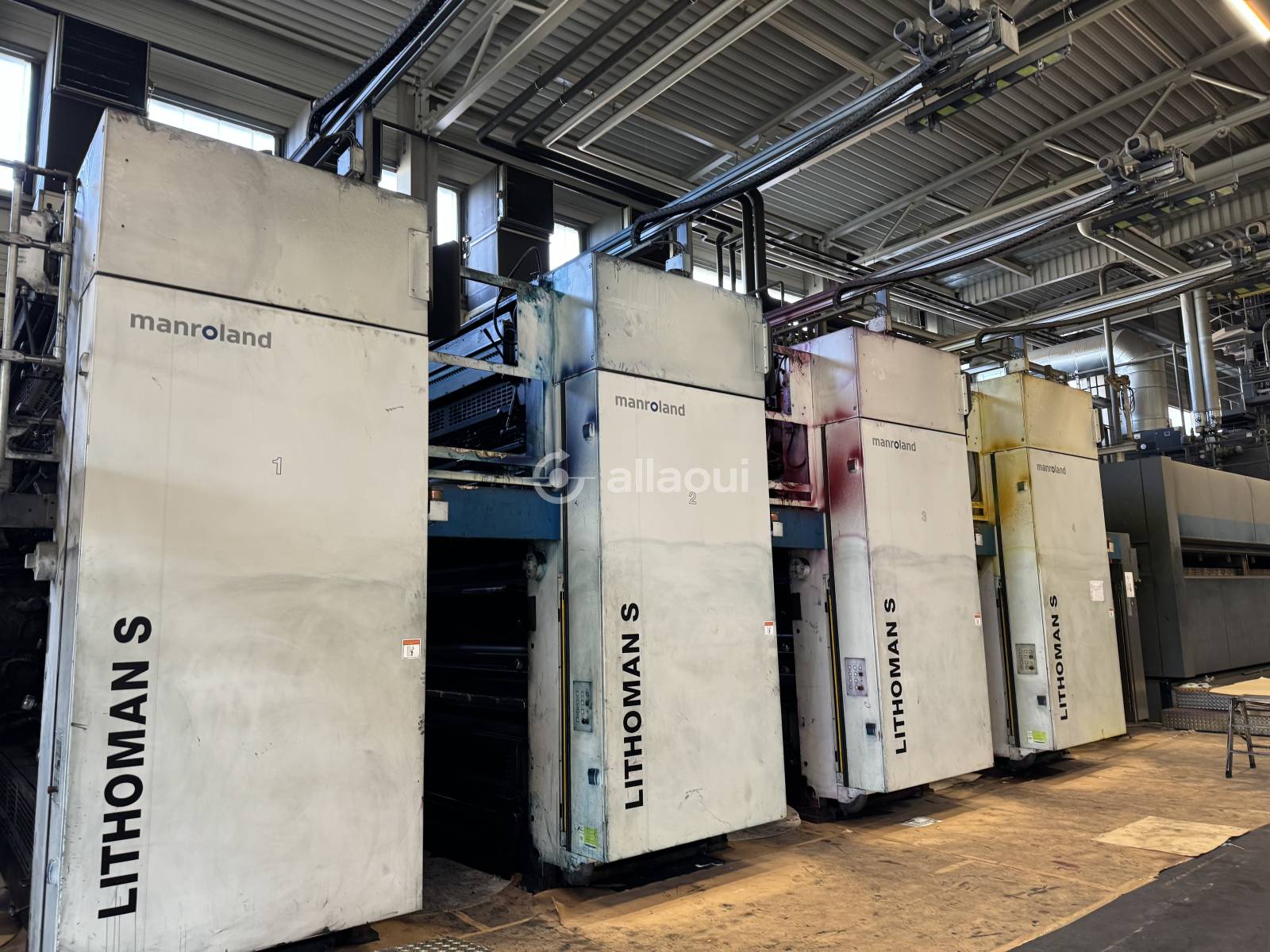

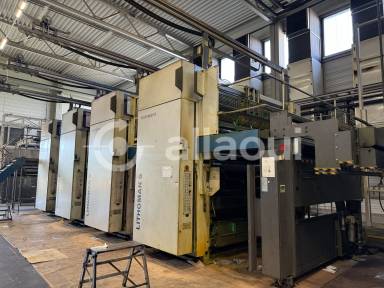

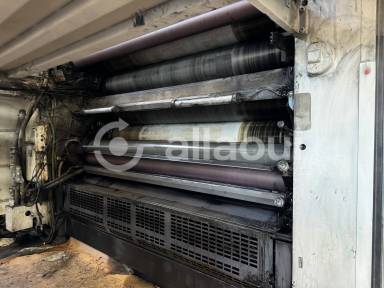

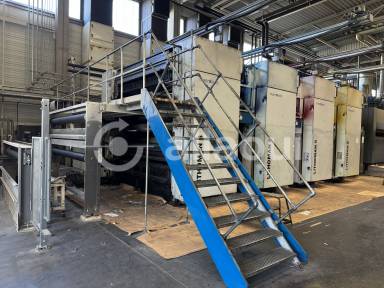

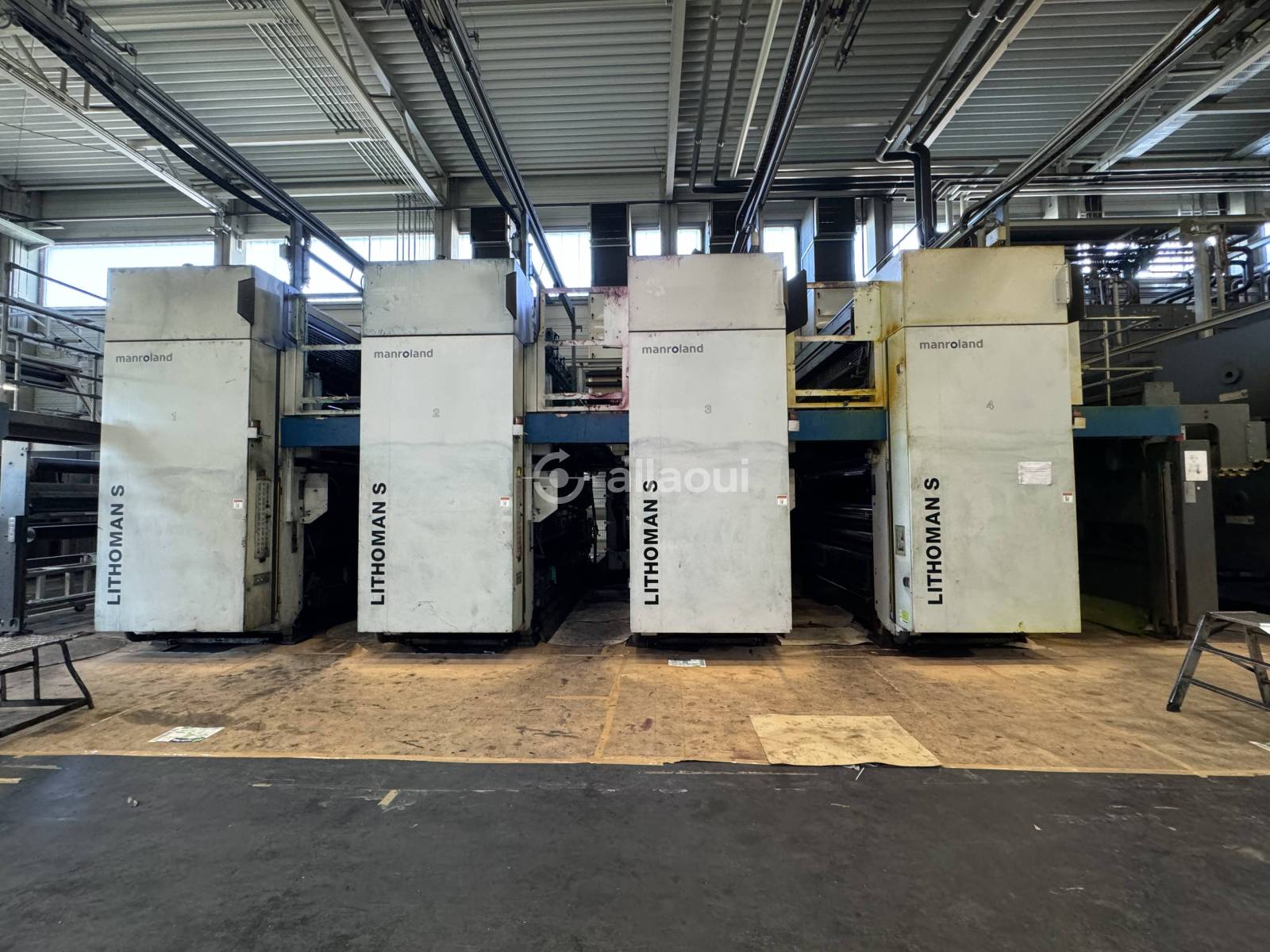

Système d'impression

• 4 unités d'impression doubles
• Conception verticale
• Cylindre en caoutchouc à manchon
• Changeur de plaques: APL Automatic Platechange System
• Élévateurs de plaques: Agrama
• Système de lavage de blanchets en caoutchouc: Elettra FastWash
• Système de lavage des unités d'encrage: Elettra / manroland
• Alimentation en solution de mouillage: Technotrans delta.d 550
• Contrôle de la dilatation latérale: manroland InlineFanoutControl
• Dispositif de capture de bande: Baldwin WebCatcher S18i with DSA
• Système de pré-installation (boîte à fluides)
• Dispositif anti-émulsification
• AutoGrease (pour production à bande étroite)
• AutoCycle

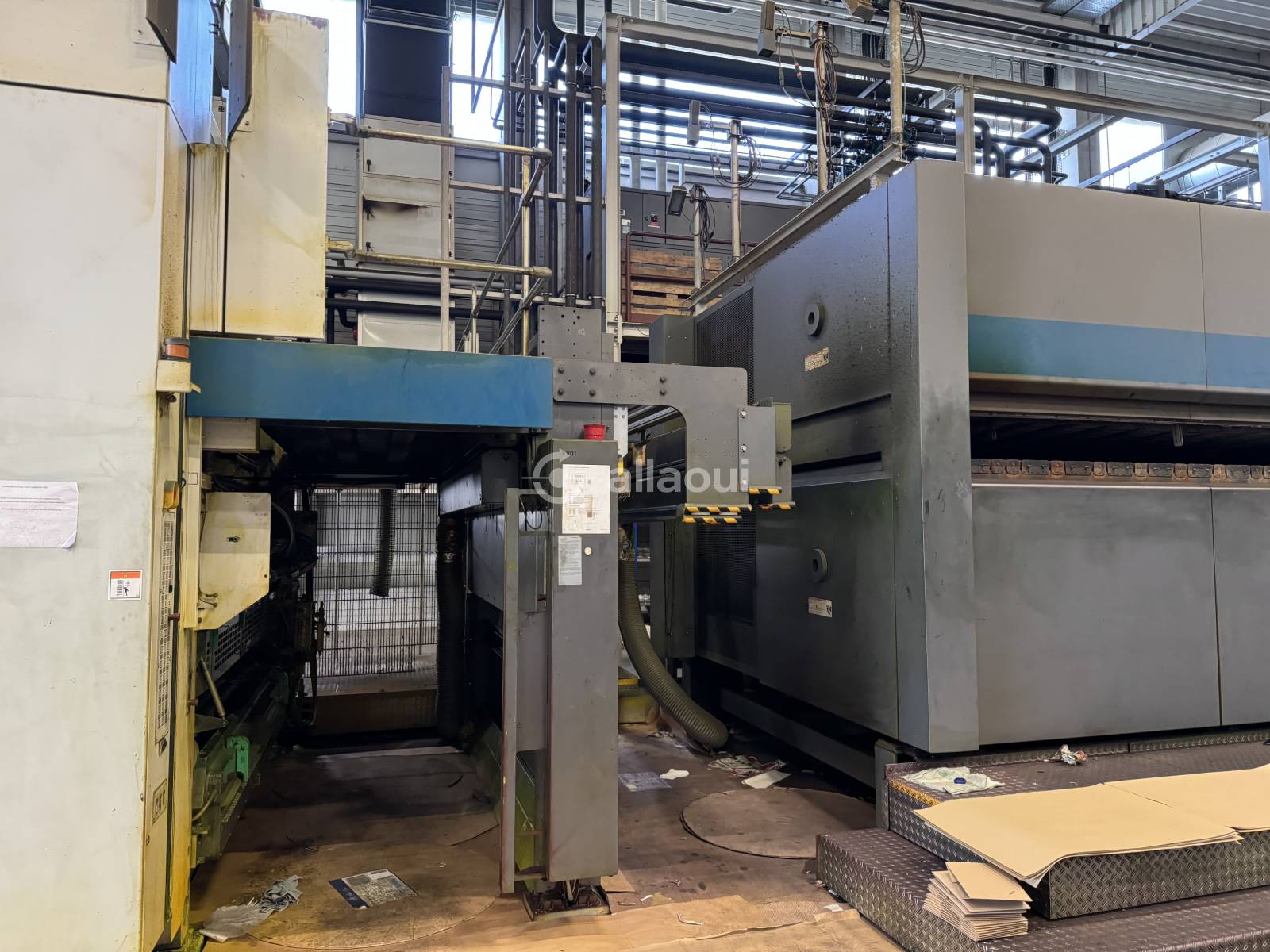

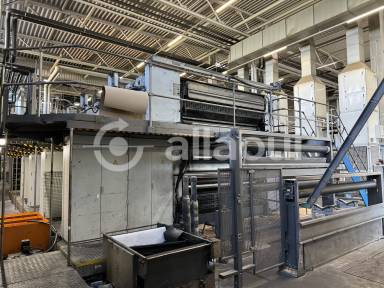

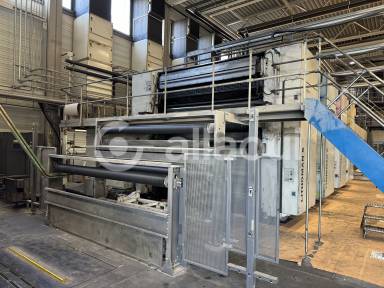

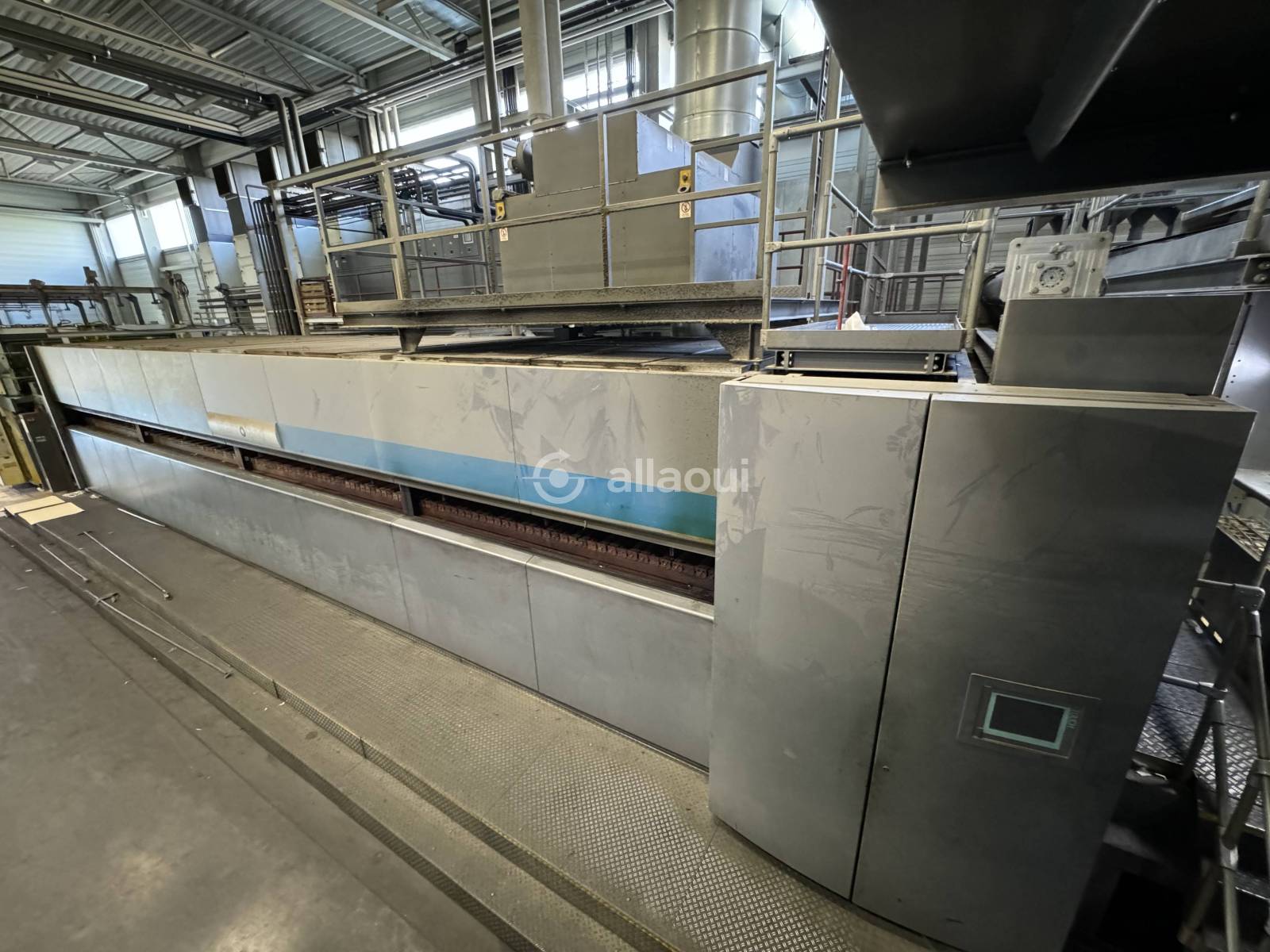

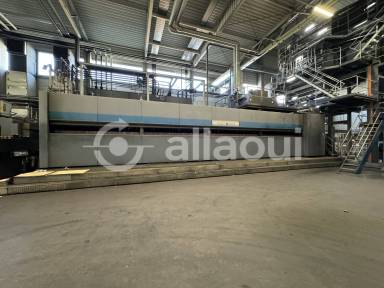

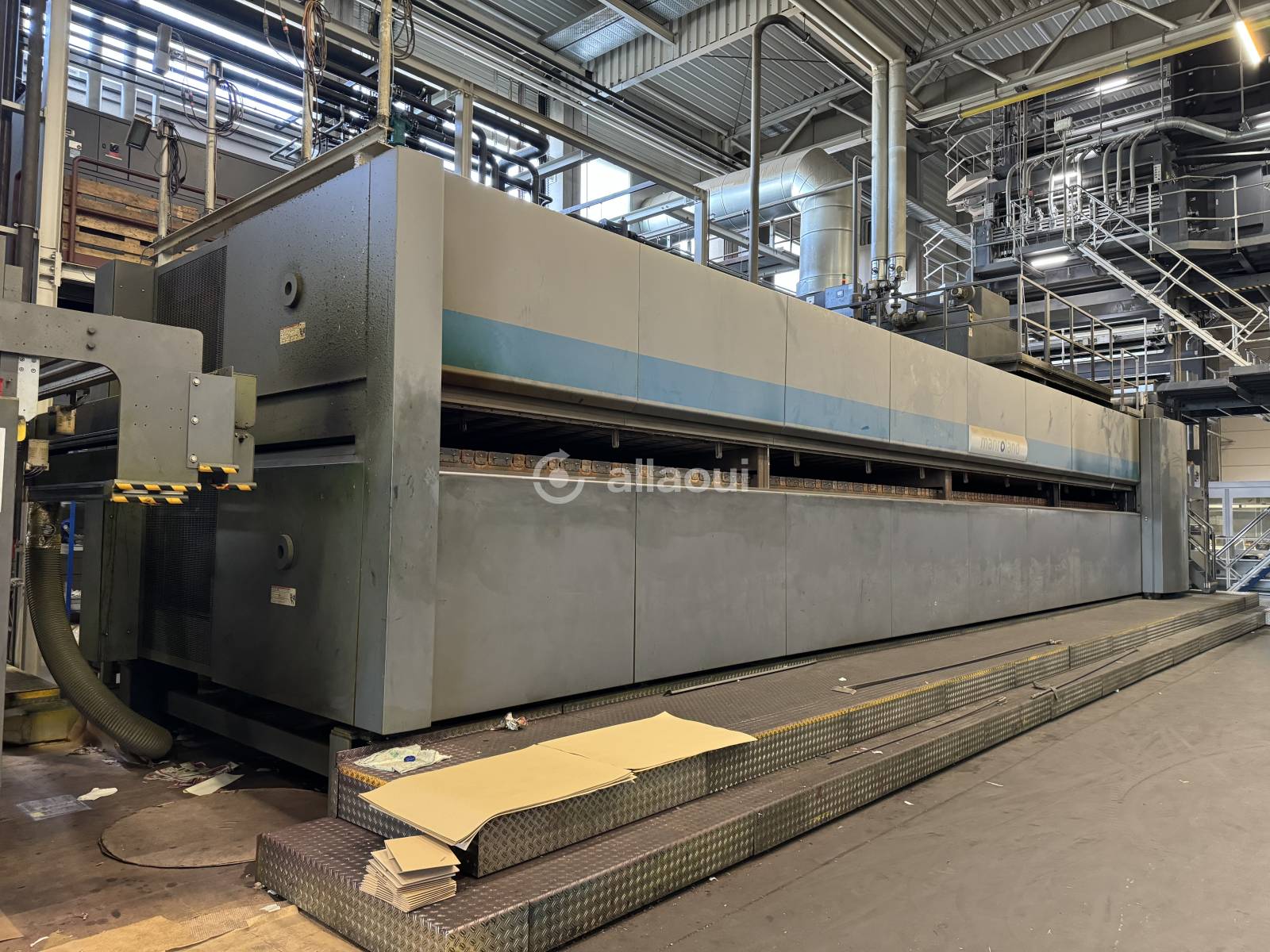

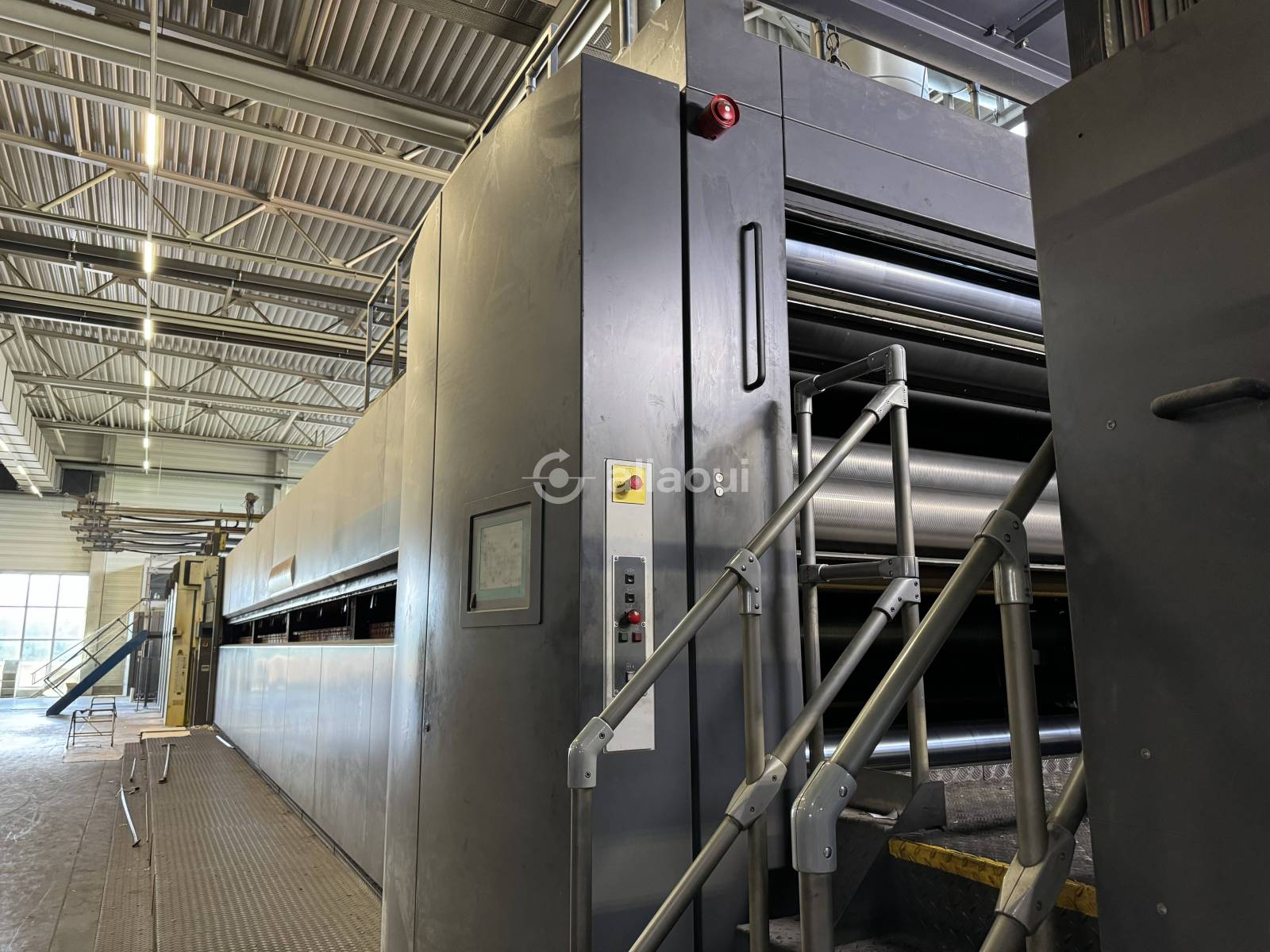

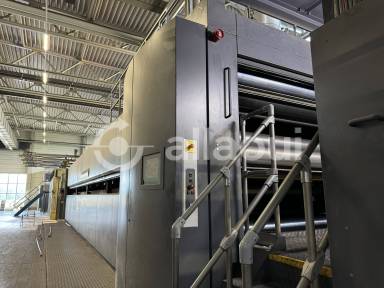

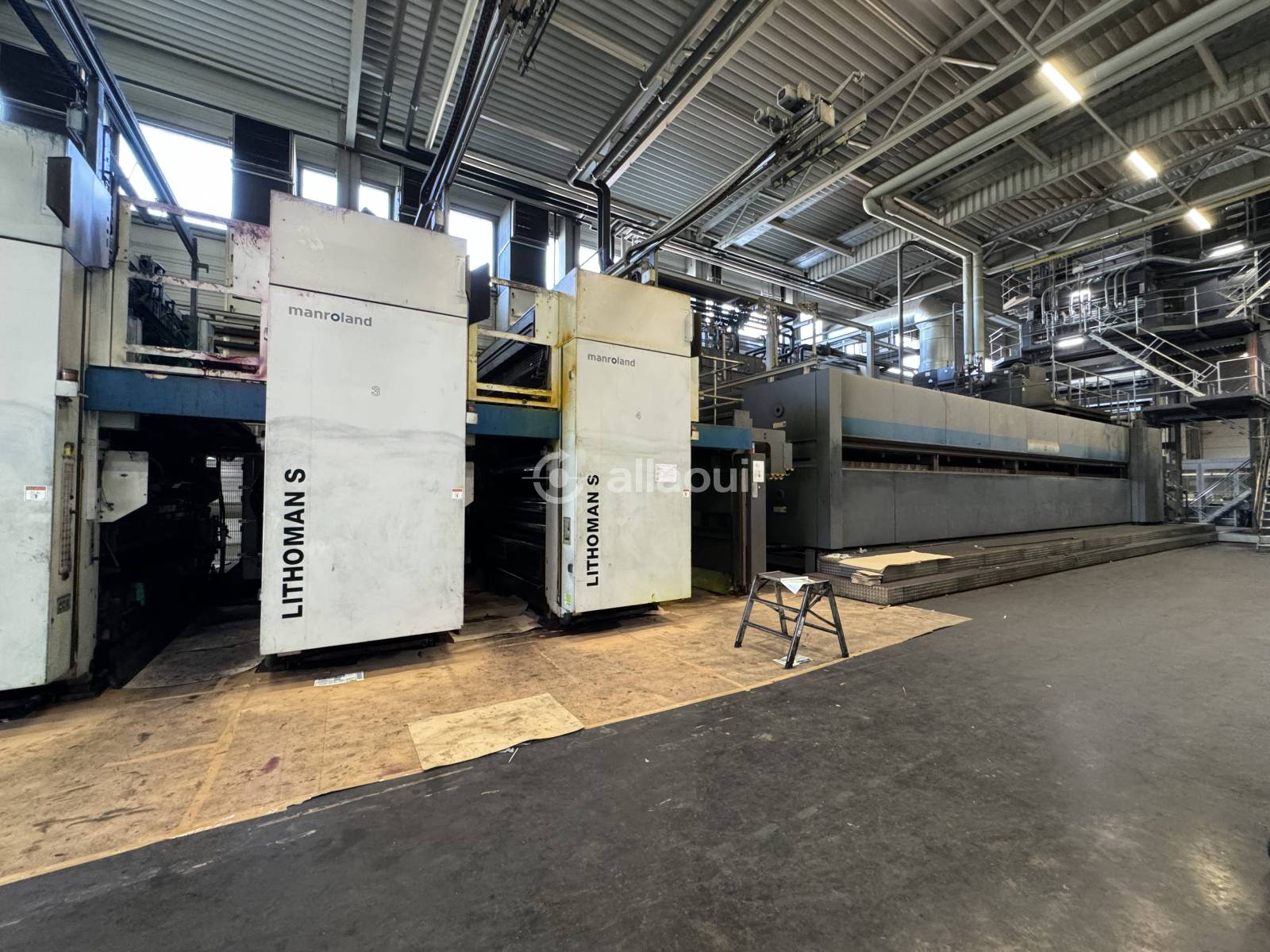

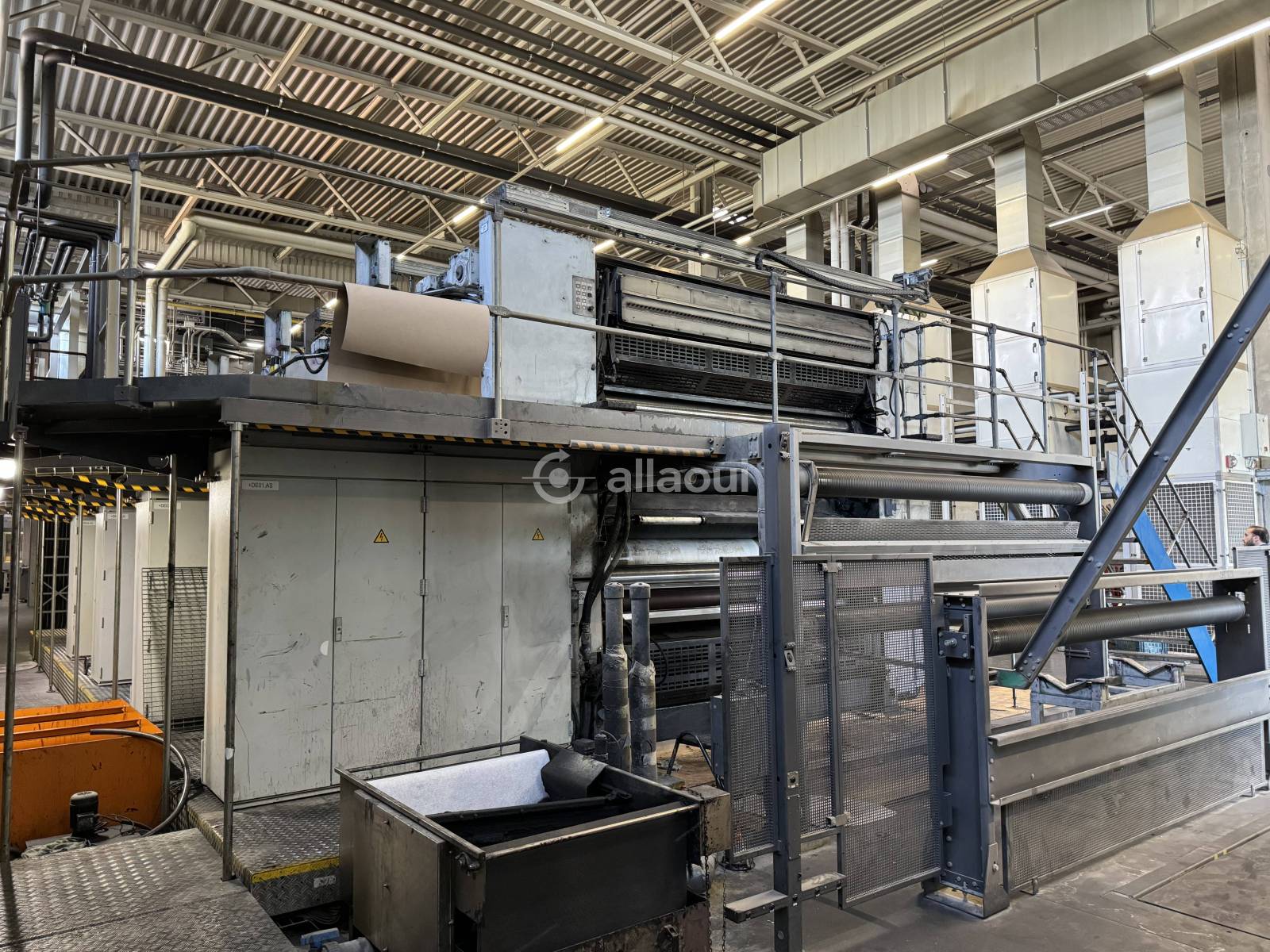

Sécheur

• Type: Contiweb Ecoset/T 148-2860
• Unité de refroidissement: 9 rollers, integrated
• avec réhumidification réglable
• avec application de silicone réglable

سیستم تا کردن

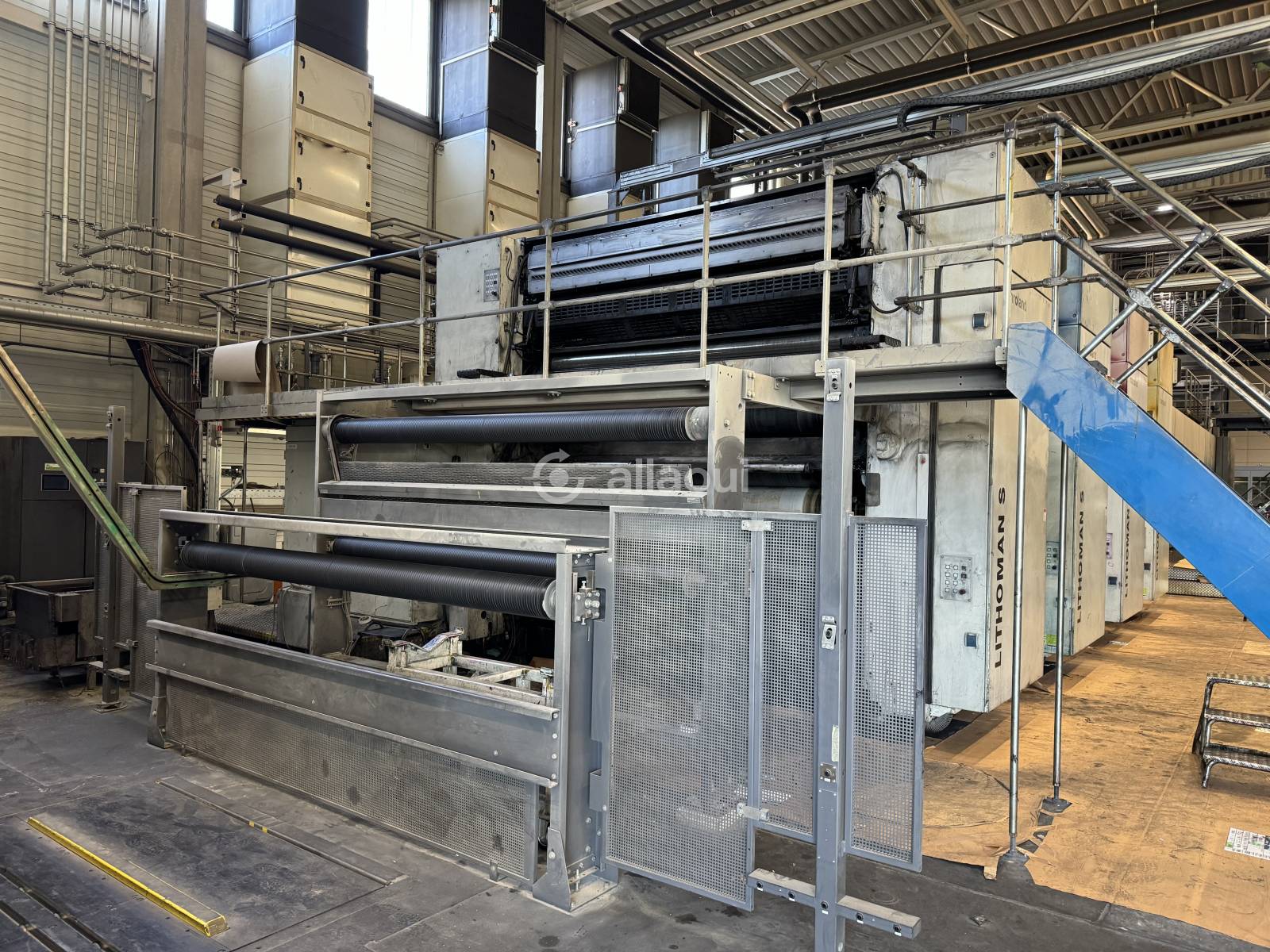

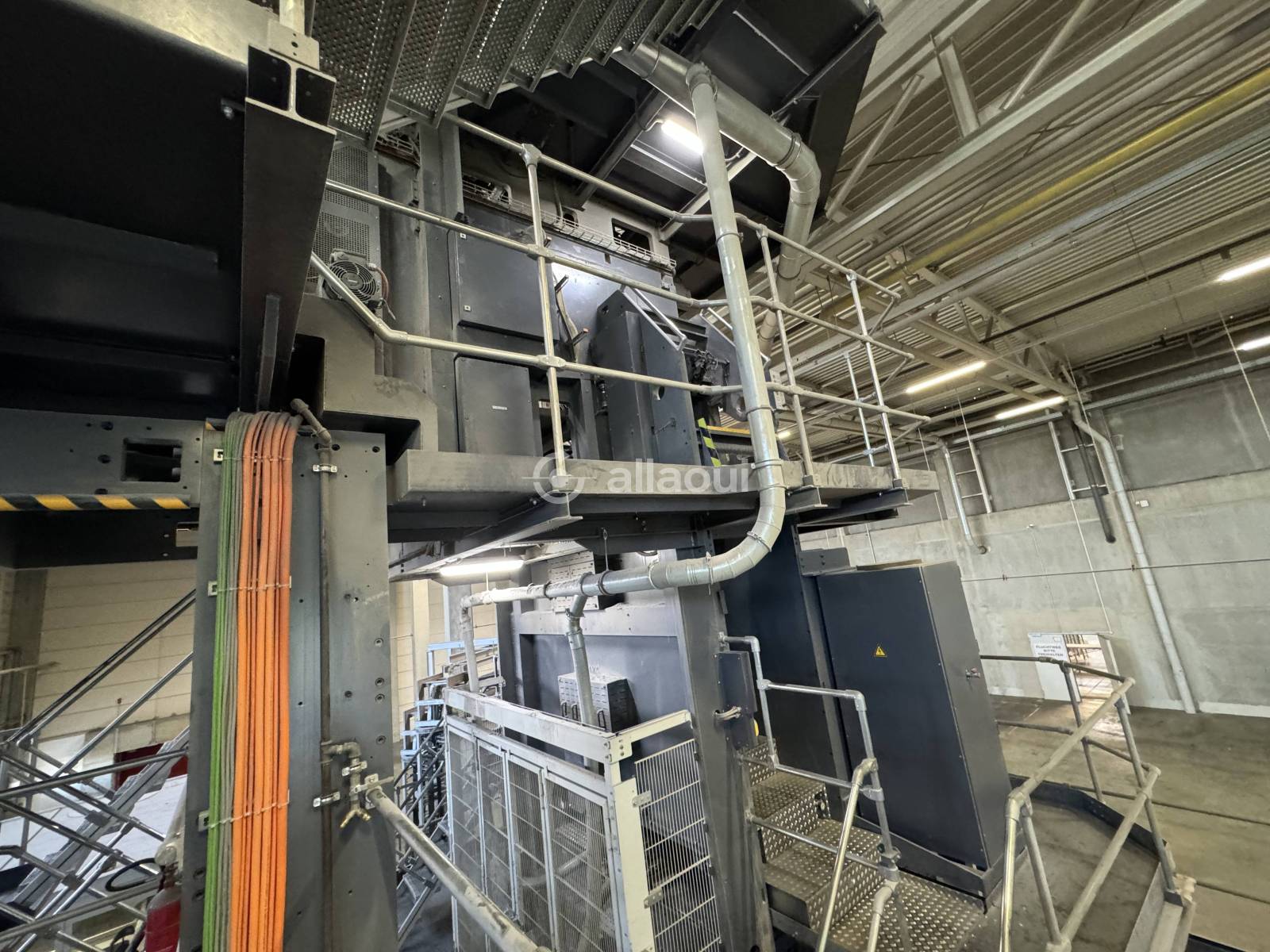

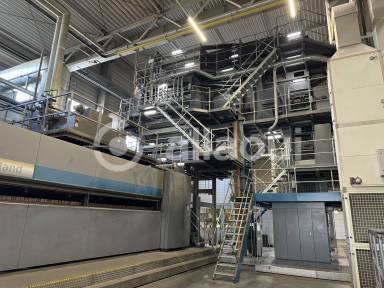

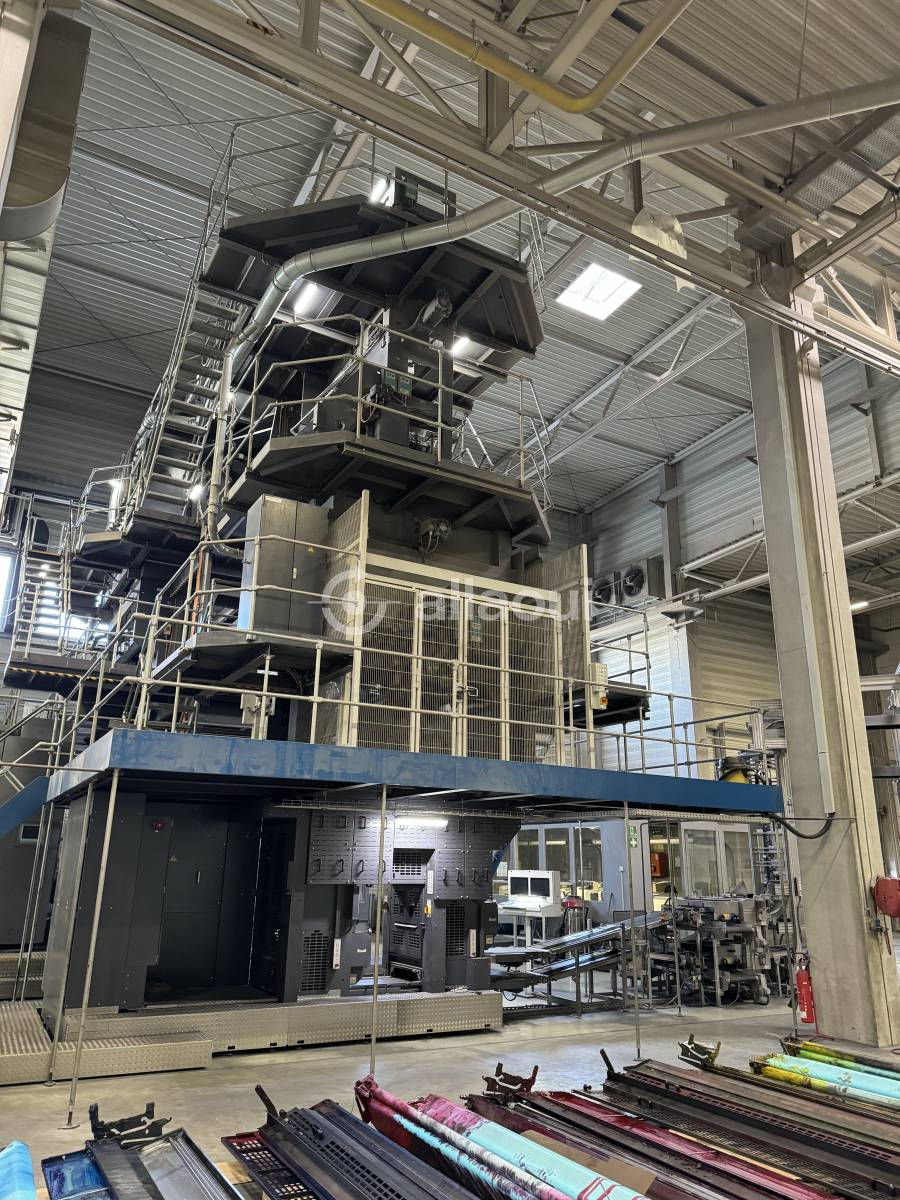

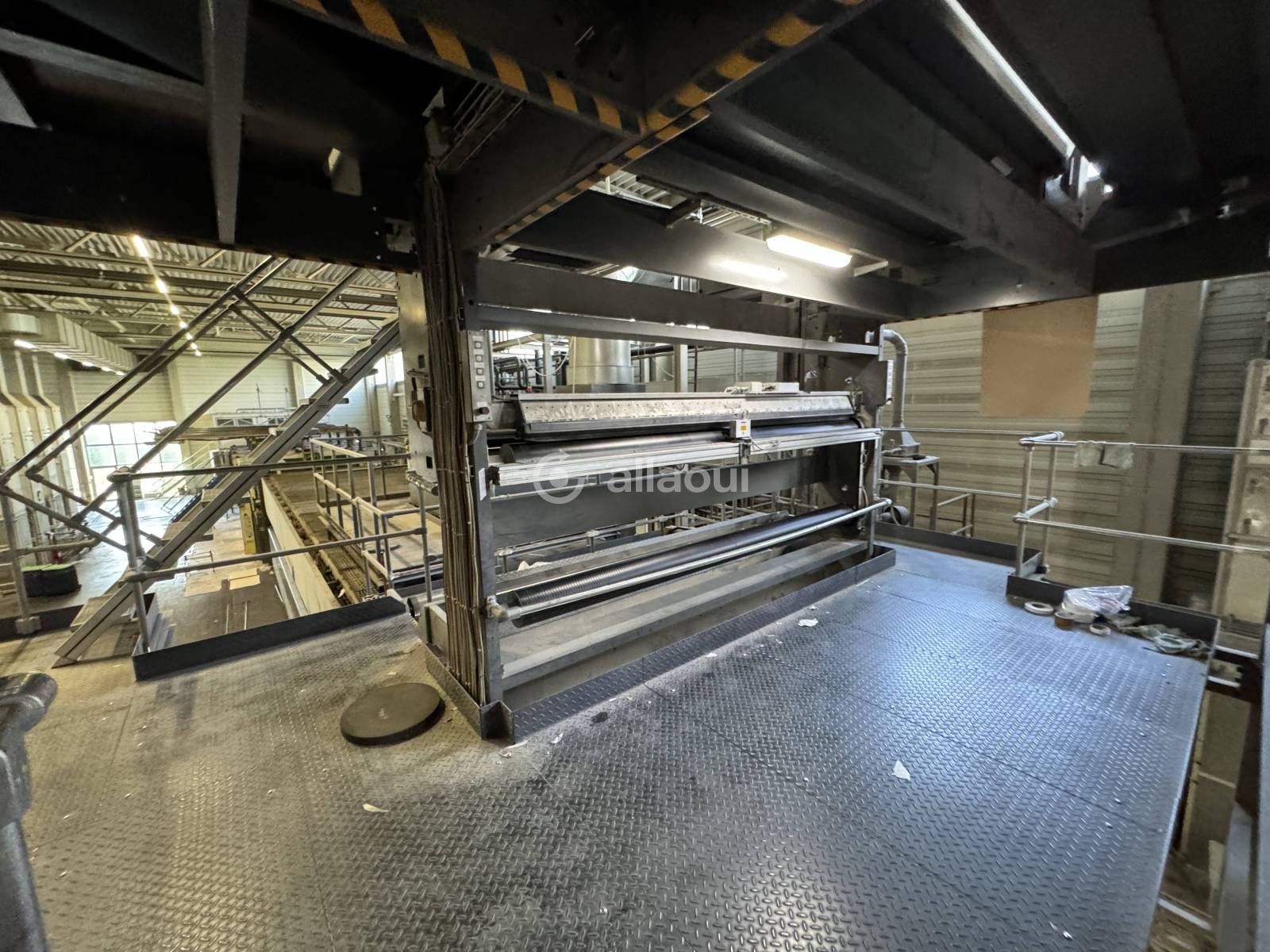

Superstructure

• Contrôle du registre de couleur: manroland CRC-PU with PECOM ConsoleSystem
• Système de mesure et de contrôle de la densité de couleur: Manroland IDC InlineDensityControl
• Unités de siliconage: manroland/Weko WFG 1.4
• Nombre max. de bandes: 9
• Dispositif de coupe contrôlable depuis le poste de contrôle
• Assemblage de barres tournantes
• Largeur de travail max. des barres tournantes: 620 mm / 24.4"
• Contrôle du registre de coupe: manroland InlineCutoffControll (ICC) + Cutoff Control Dynamics (ICCD)

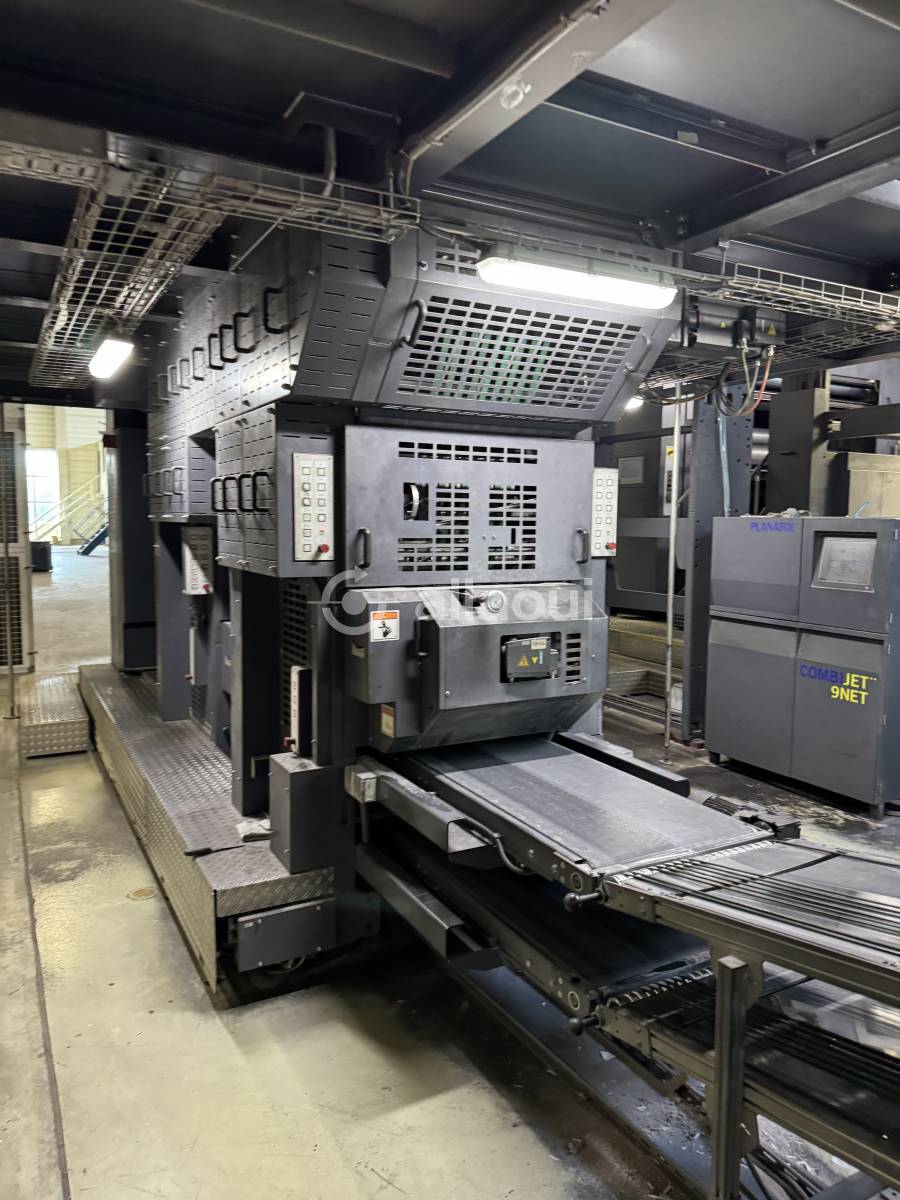

Unité de pliage

• Type: SFF-2 (FE1)

Pli en entonnoir

• Largeur de travail max.: 620 mm / 24.4"
• Nombre max. de bandes: 9

Pli secondaire en entonnoir

• Largeur de travail max.: 620 mm / 24.4"
• Nombre max. de bandes: 4

Traitement en ligne

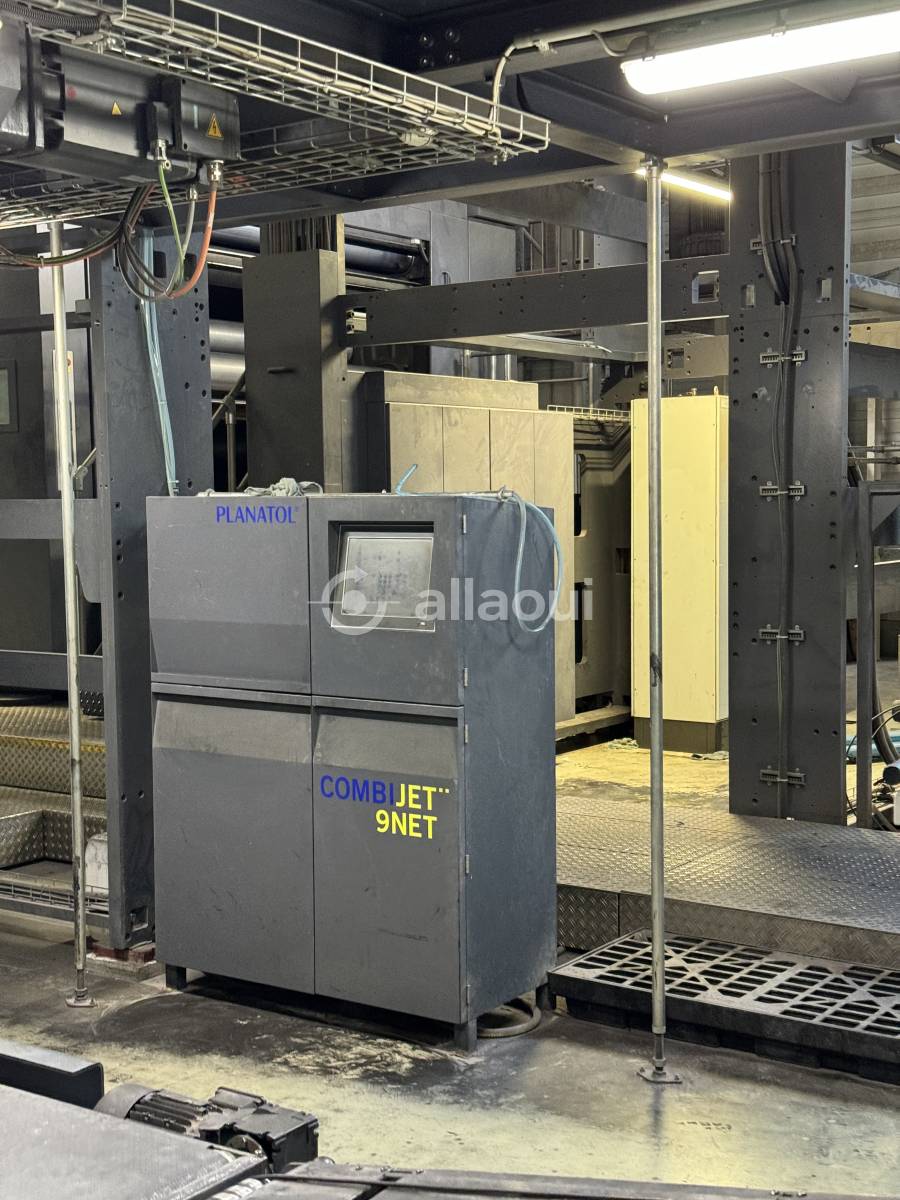

• Dispositif d'aide au collage et au pliage longitudinal: Planatol Combijet 9 NET
• Nb. de têtes: 8
• Blocage de bande électrostatique: Eltex GHH 36

Unité de coupe

• Cutter
• Poutre à couteaux pour couper 4 sections
• Poutre à couteaux pour couper 5 sections
• Épaisseur maximale des bandes de papier: 2 mm / 0.08"
• Perforation de chaînage intégrée
• Dispositif de séparation
• 2 systèmes de roues à palettes
• 2 courroies de livraison

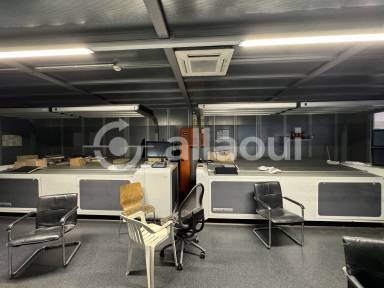

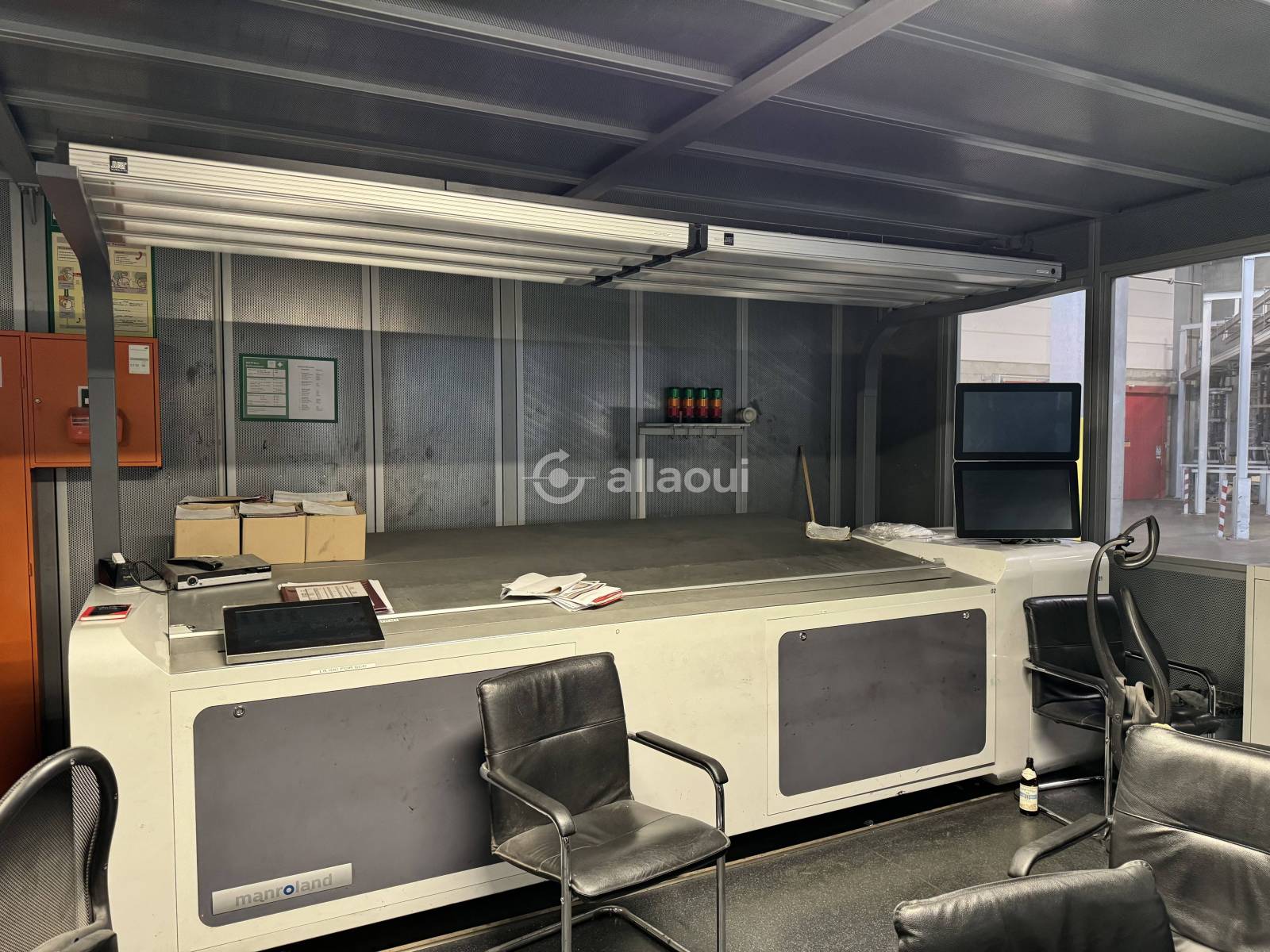

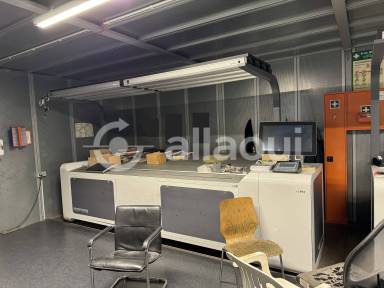

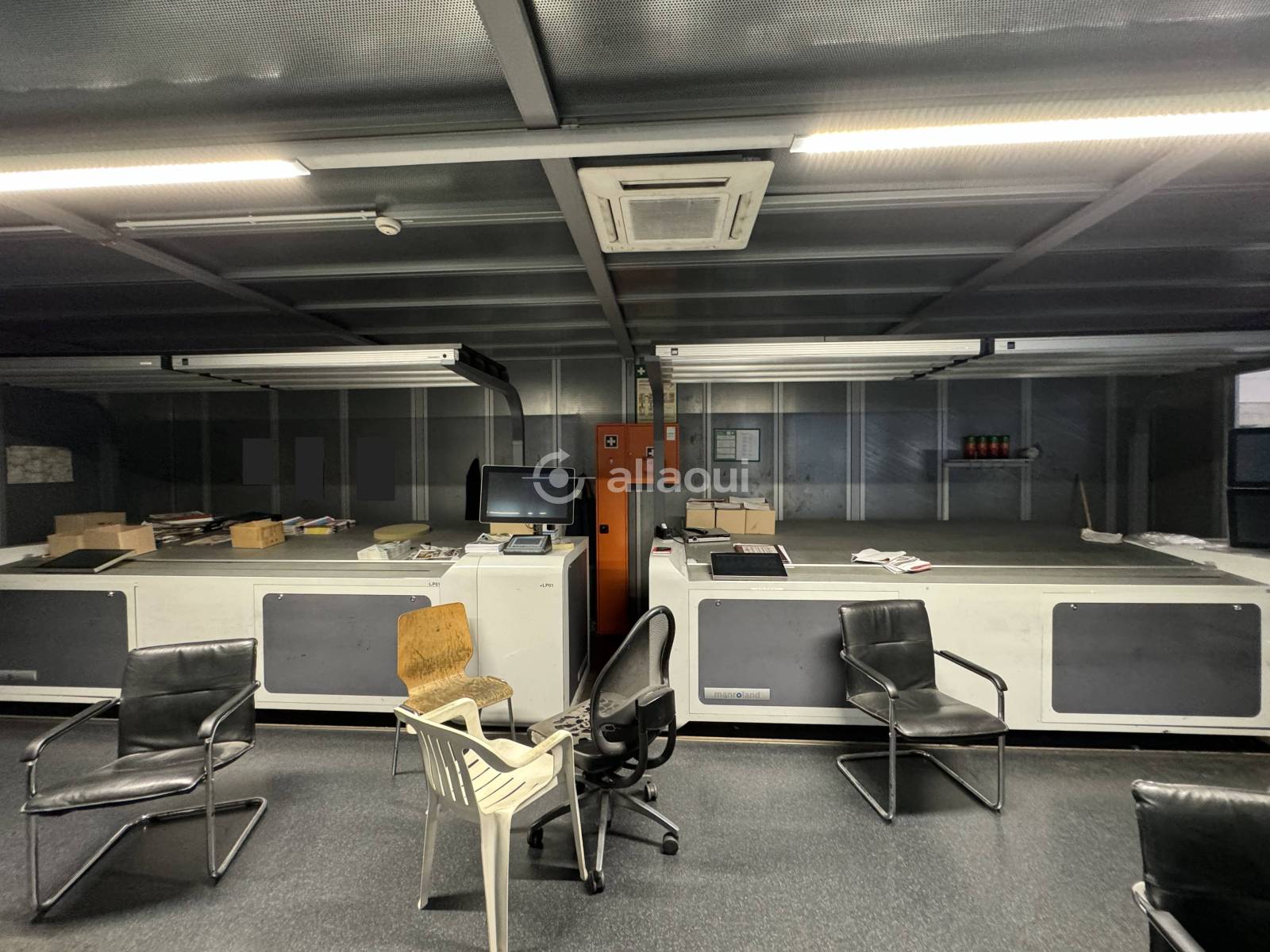

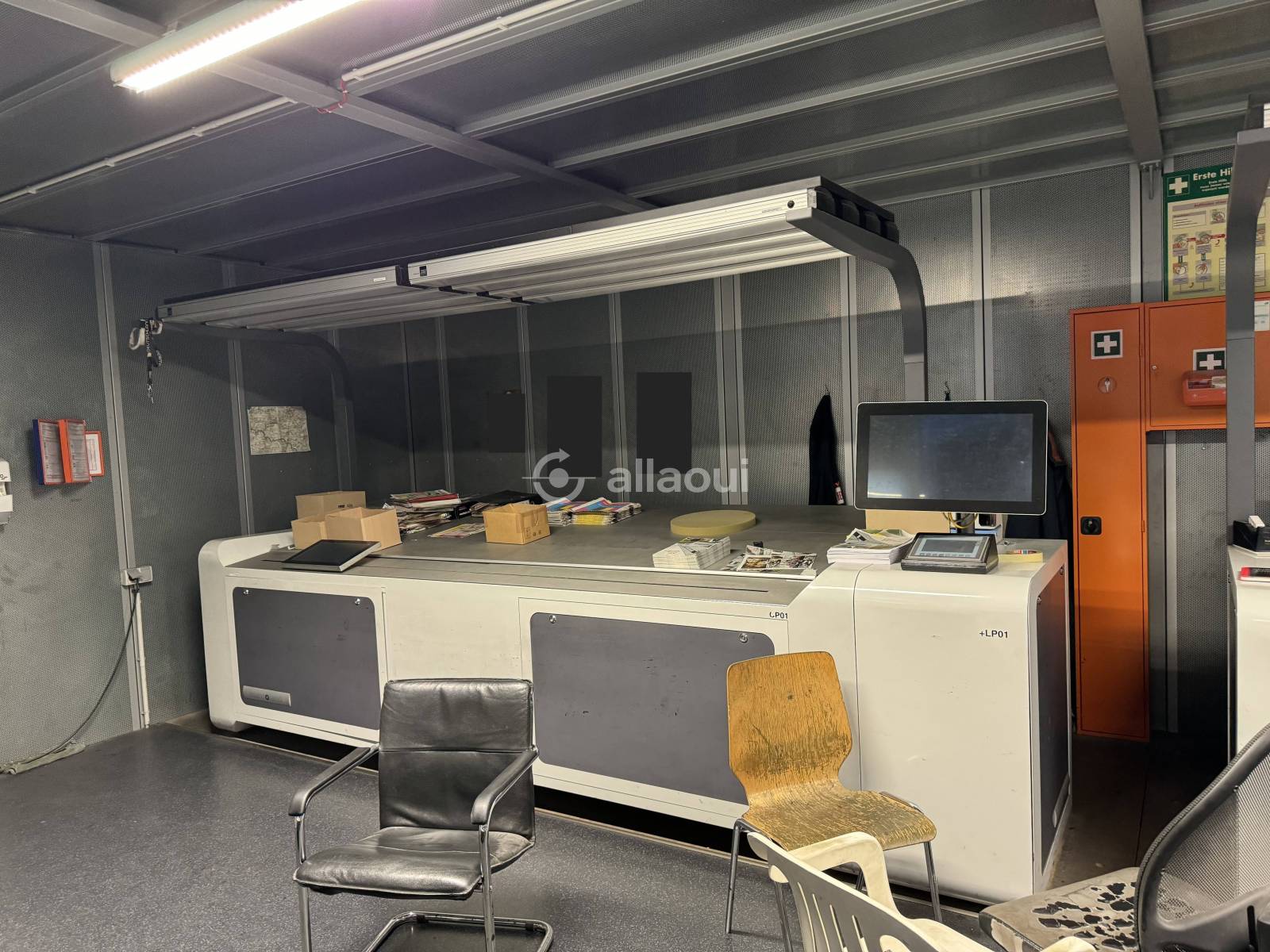

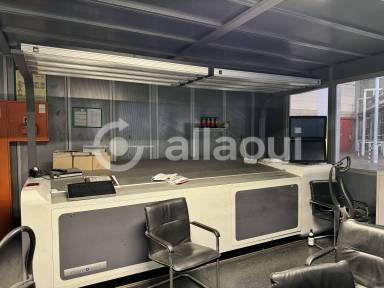

Poste de contrôle

• PECOM ControlCenter
• 1x ControlPad
• 2x SlidePad
• 1x MobilePad
• 2x ColorDesk
• FolderScreen
• ControlCenter Systemserver

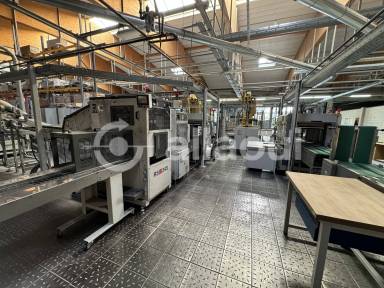

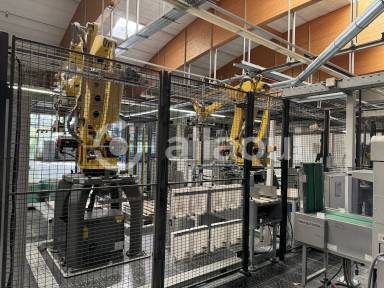

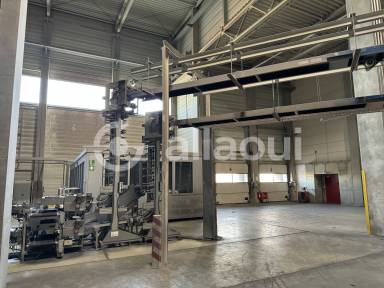

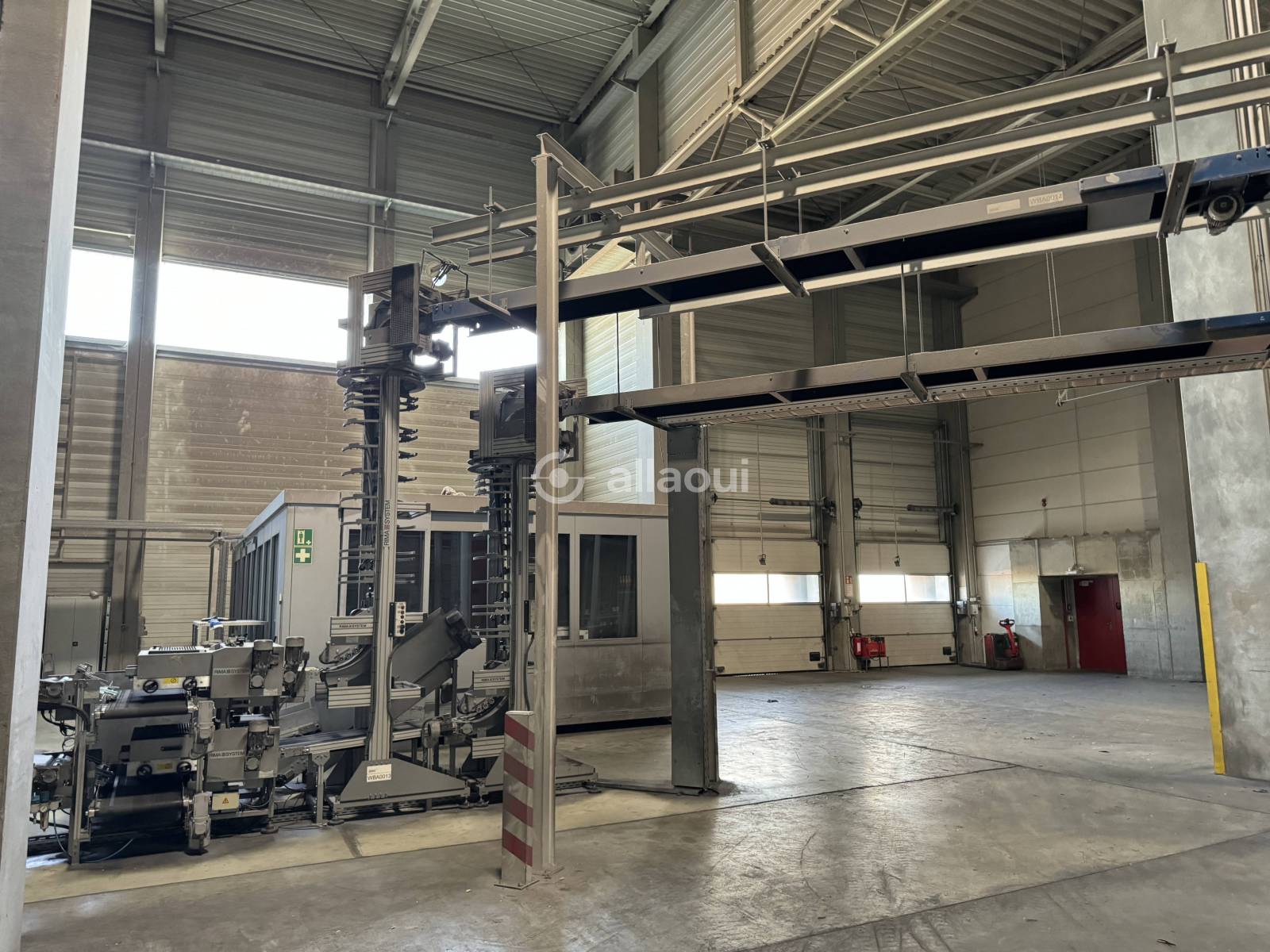

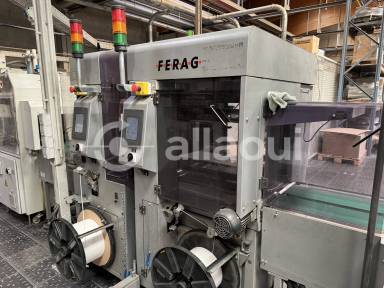

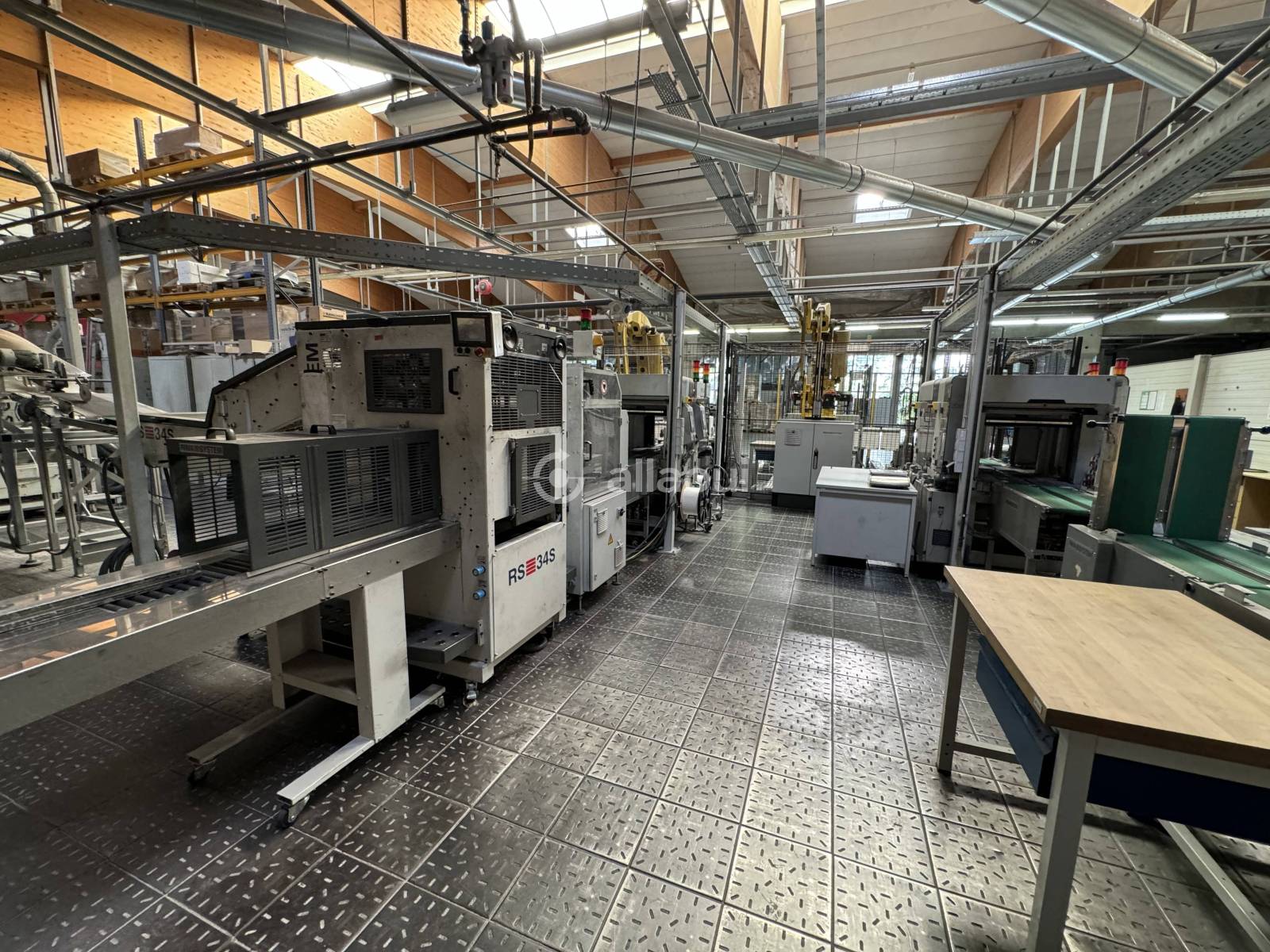

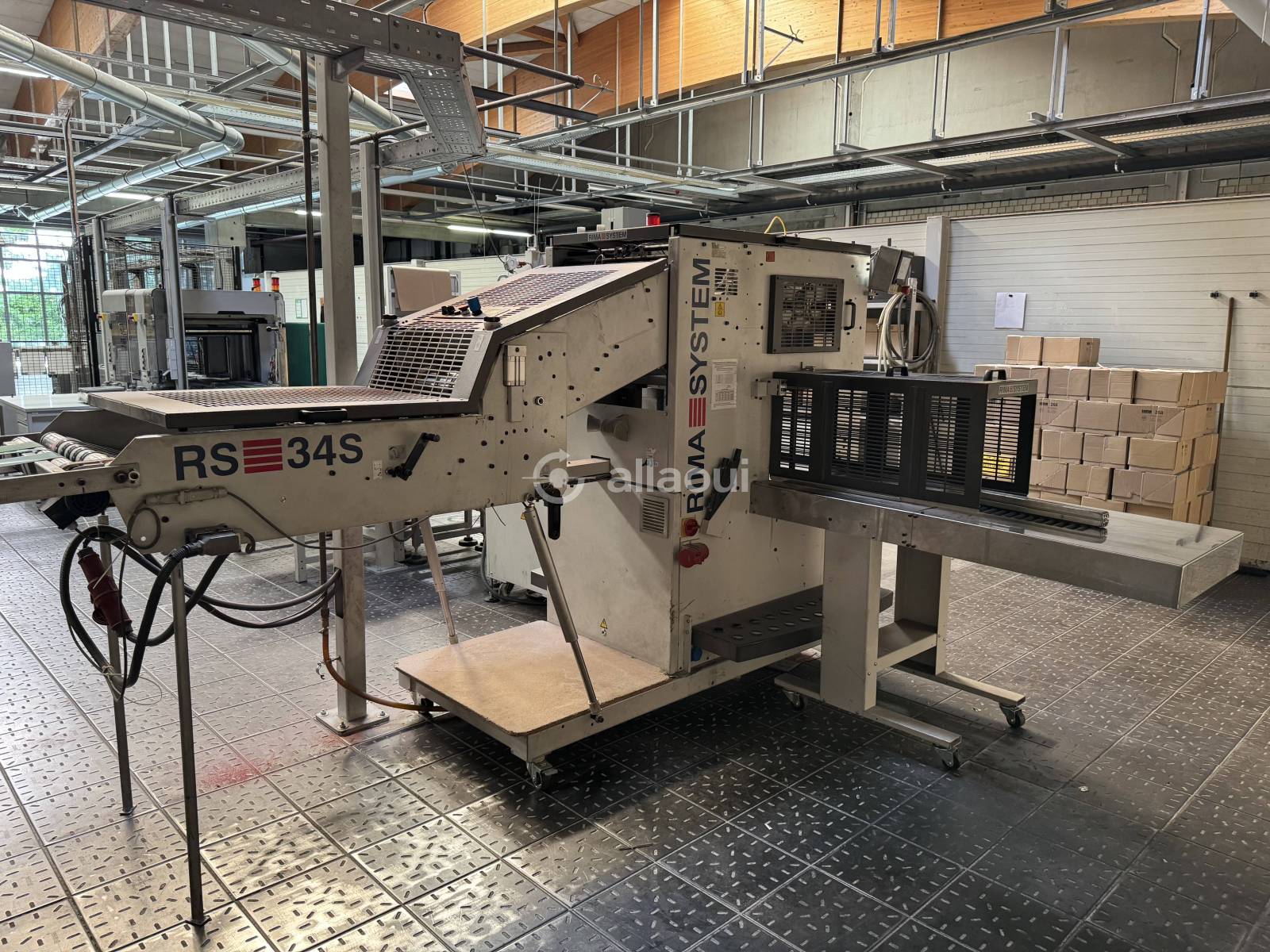

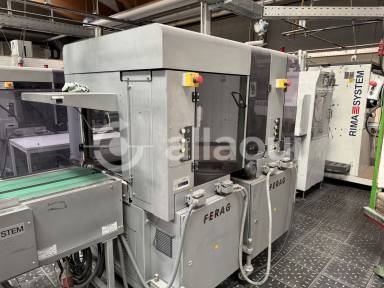

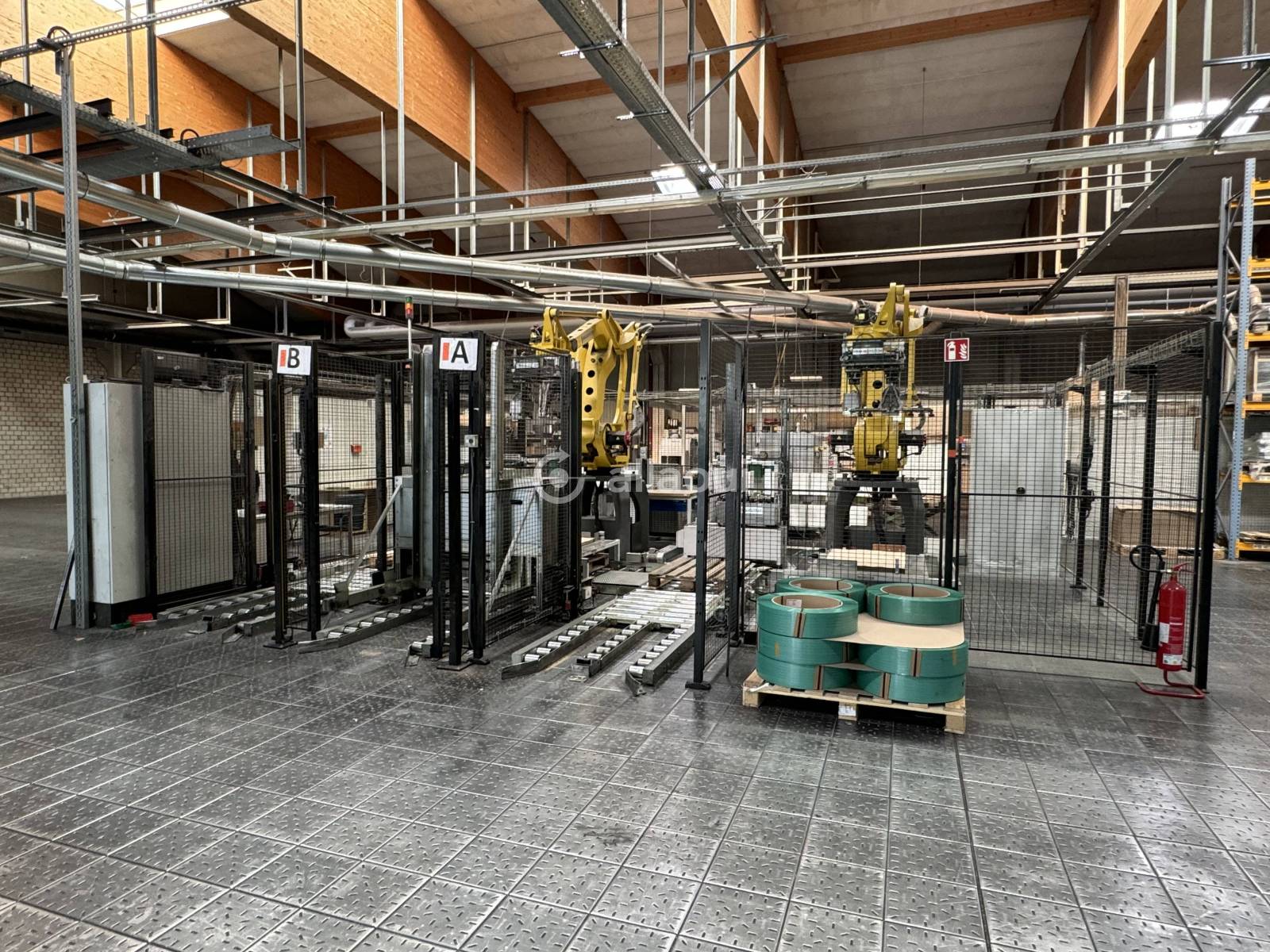

Post-press

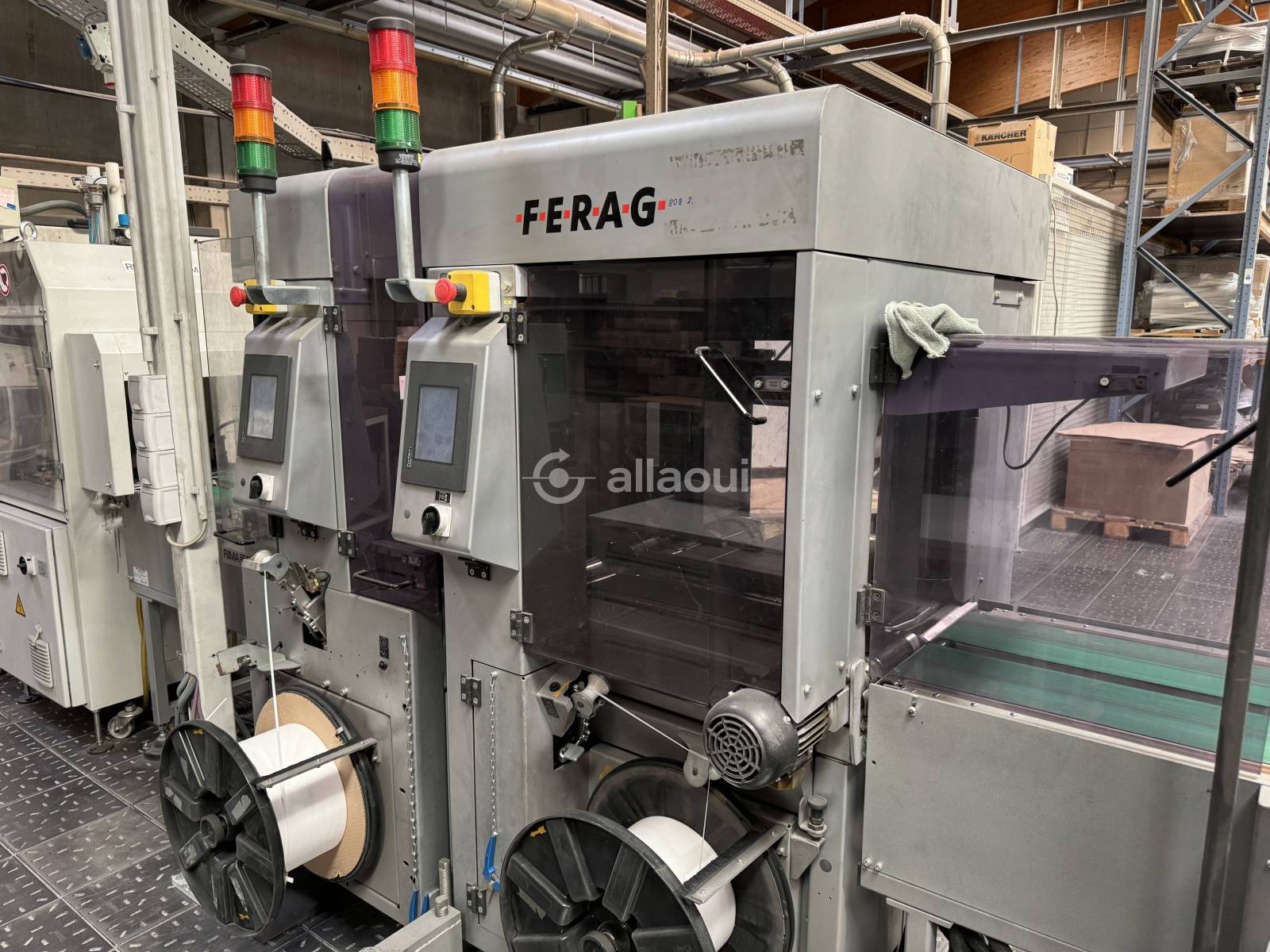

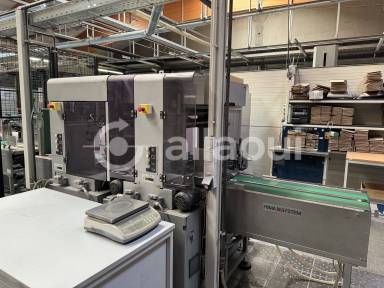

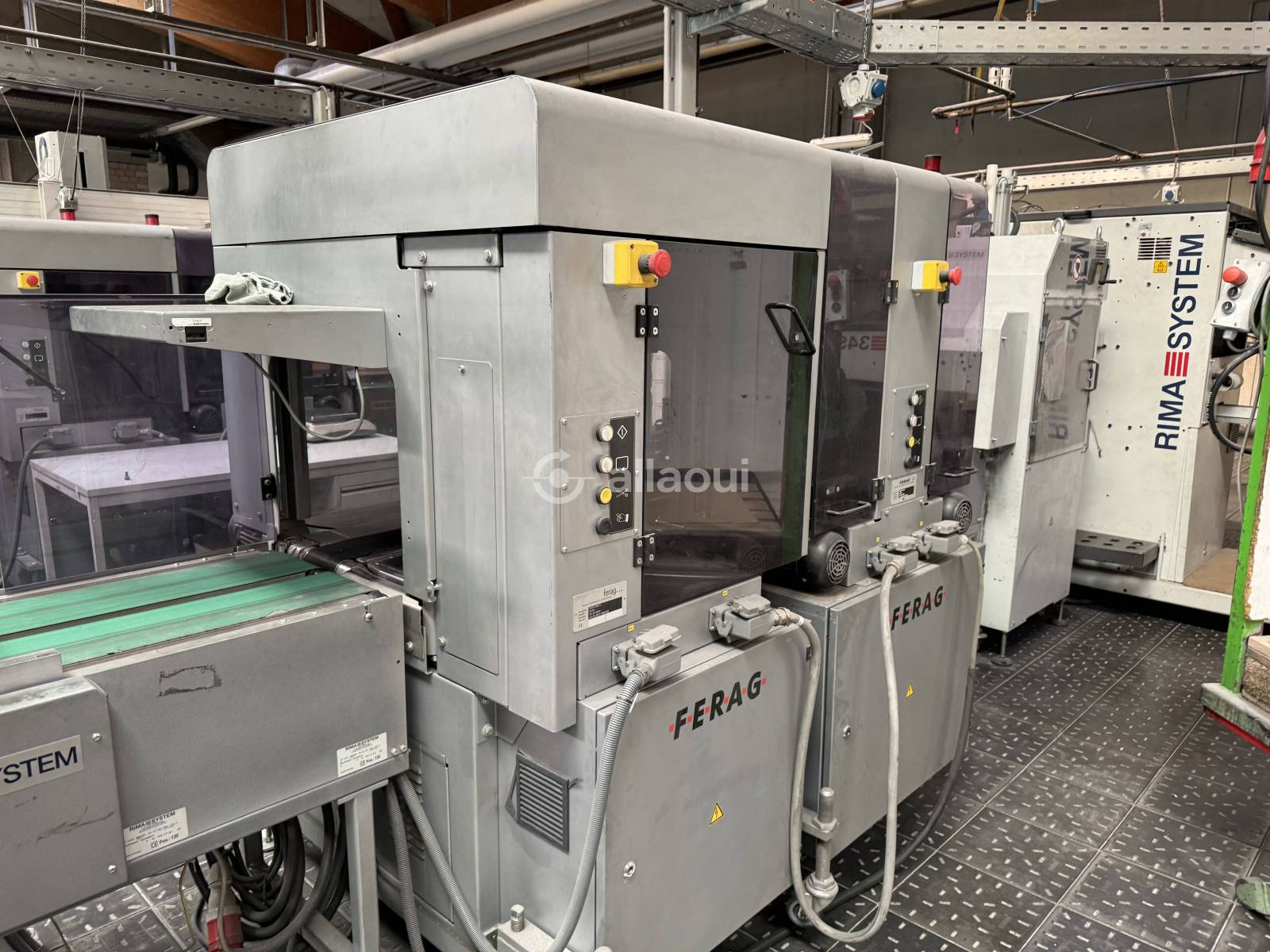

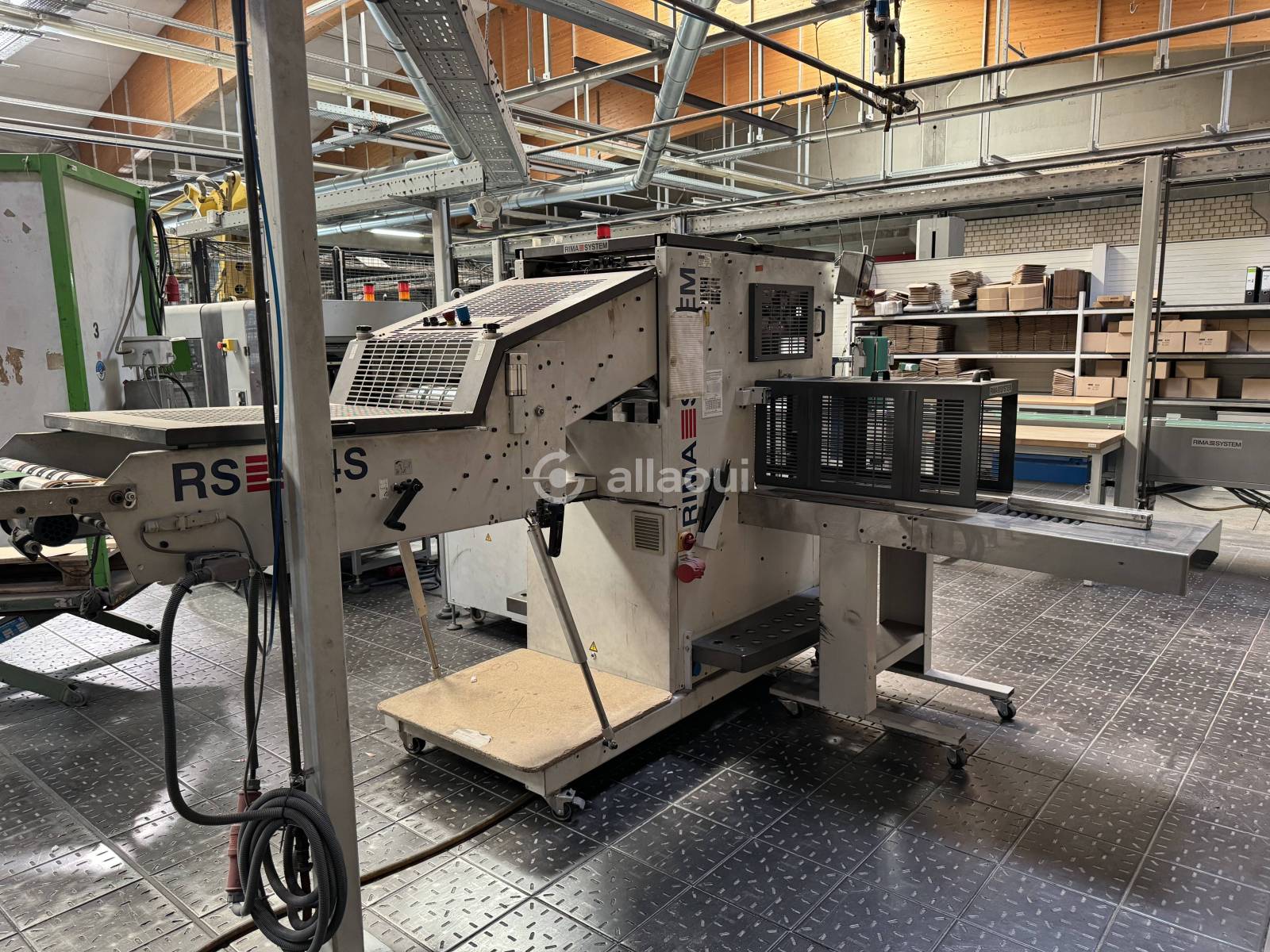

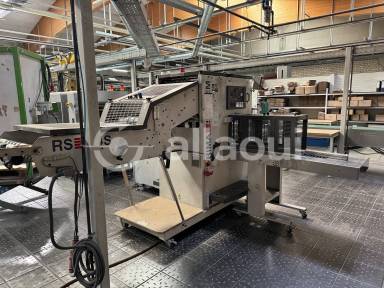

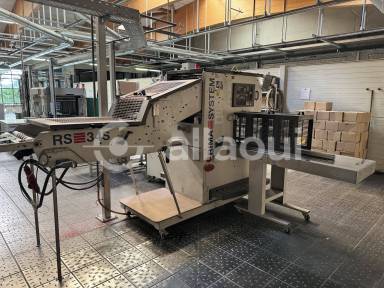

• Description: Rima, Gaemmerle, Ferag..
